このシミュレーターについて

NEXCO各社(高速道路)や名古屋高速の道路情報板(LED電光掲示板)の表示を自由に変更できるシミュレーターを作りました。

フリー入力で表示される文字は、NEXCO西日本関西支社や阪神高速3色で集めたものを元にして、フルカラー用の表示は一括変換で作成しています。
各社表示が多岐にわたるため、現地仕様を完全に再現できていない部分もあります。
「NEXCO東日本関東支社フルカラー横太り(外環道)」を選択した場合、配色(赤色と水色)の位置を完全に再現するのは困難なため再現できていません。位置によって2色の配置が逆転します。
各ドロップダウンリストの設定内容を変更すると、即表示に反映されます。
ドラッグ＆ドロップで筐体の表示位置を変更できます。
「フルカラー横太り」とは、3色の表示と比較して横方向に1ドット太くなったフルカラー表示のことを指します。
「フルカラー縦太り」とは、3色の表示と比較して縦方向に1ドット太くなったフルカラー表示のことを指します。
料金所C2型では通行止であっても橙色の点滅となります。赤色の点滅にはならないようです。本シミュレーターでは赤色の点滅機能も実装しています。
本シミュレーターはJavaScript・CSS等が正常に動作するブラウザでご覧いただけます。JavaScriptが動作しない環境では動きません。
動作確認はWindows10のGoogle Chromeで行なっています。他のOS・ブラウザでも概ね動作すると思われますが、一部ではレイアウトや挙動が異なったり、エラーで正常に動作しない可能性もあります。

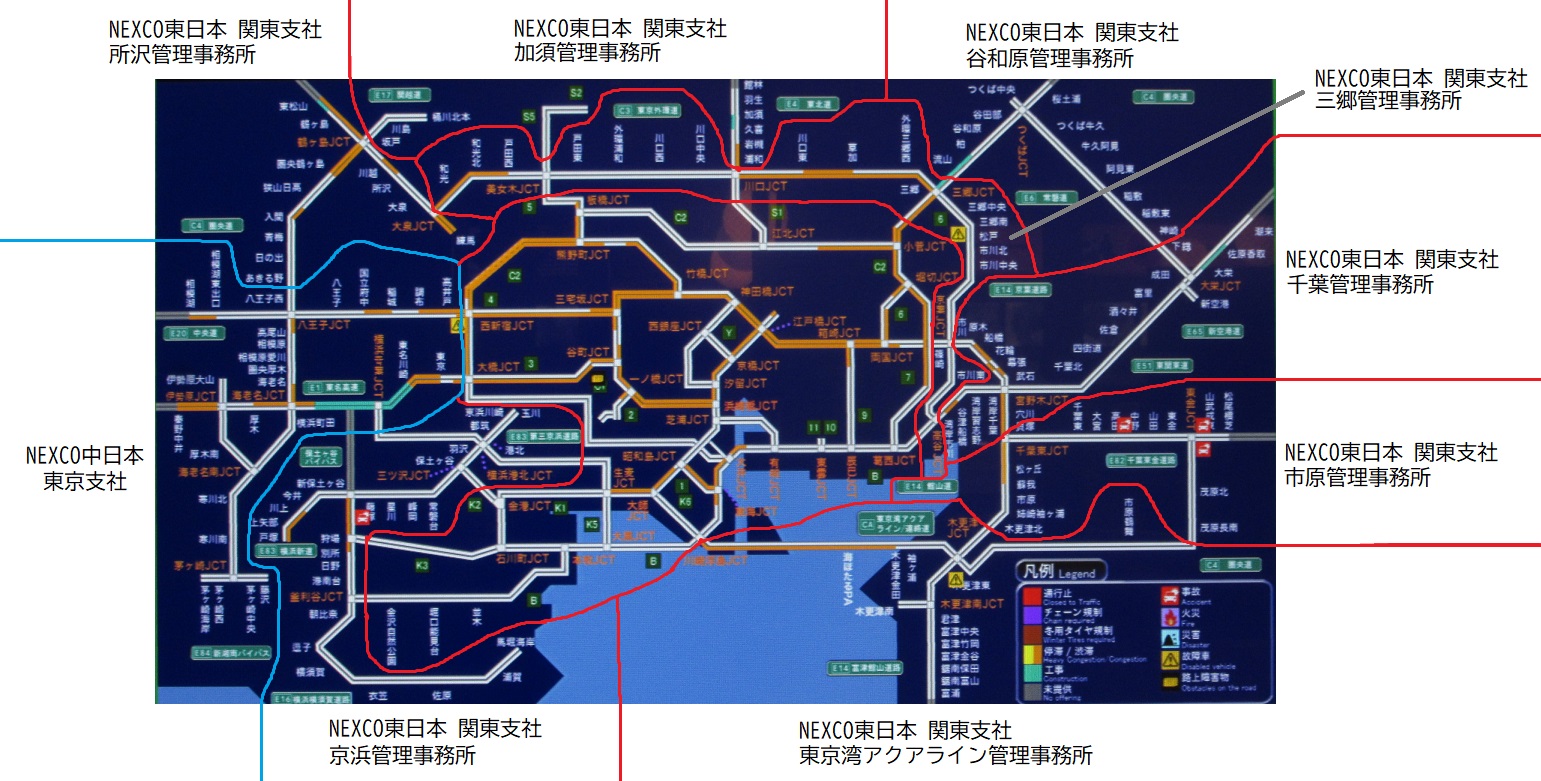

関東付近会社、支社、管理事務所の概略図

細部は正確に描けていません。

変更履歴

2022/1/30 新規制作
2022/1/31 東猫様(@hgs2k)提供の中国支社地名パーツ71個を追加
2022/2/2 東猫様(@hgs2k)提供の中国支社路線名パーツ6個、地名パーツ13個、事象パーツ54個、渋滞長パーツ9個などを追加。「NEXCO西日本 3色」の広域情報板で橙色点滅が交互点滅となっていない不具合を修正。
2025/8/9 名古屋高速 3色版を追加で実装
2025/8/27 名古屋高速フルカラー版を追加で実装
2025/8/28 NEXCO中日本名古屋支社 3色版を追加で実装
2025/8/30 NEXCO東日本関東支社フルカラー横太り(外環道)版に約50種類の地名表示を追加。⇔の横幅が状況に応じて変わる仕様に対応。▲ありの場合に渋滞長の右側の余白が誤って表示される不具合を修正。
2025/9/13 NEXCO西日本 3色にて地名パーツ50個追加。再現絵の提供：でんこうさん(@hrzk16)
2025/9/17 NEXCO西日本 3色にて事象パーツ等22個追加。再現絵の提供：でんこうさん(@hrzk16)
2025/9/23 NEXCO東日本北海道支社 3色版を追加で実装

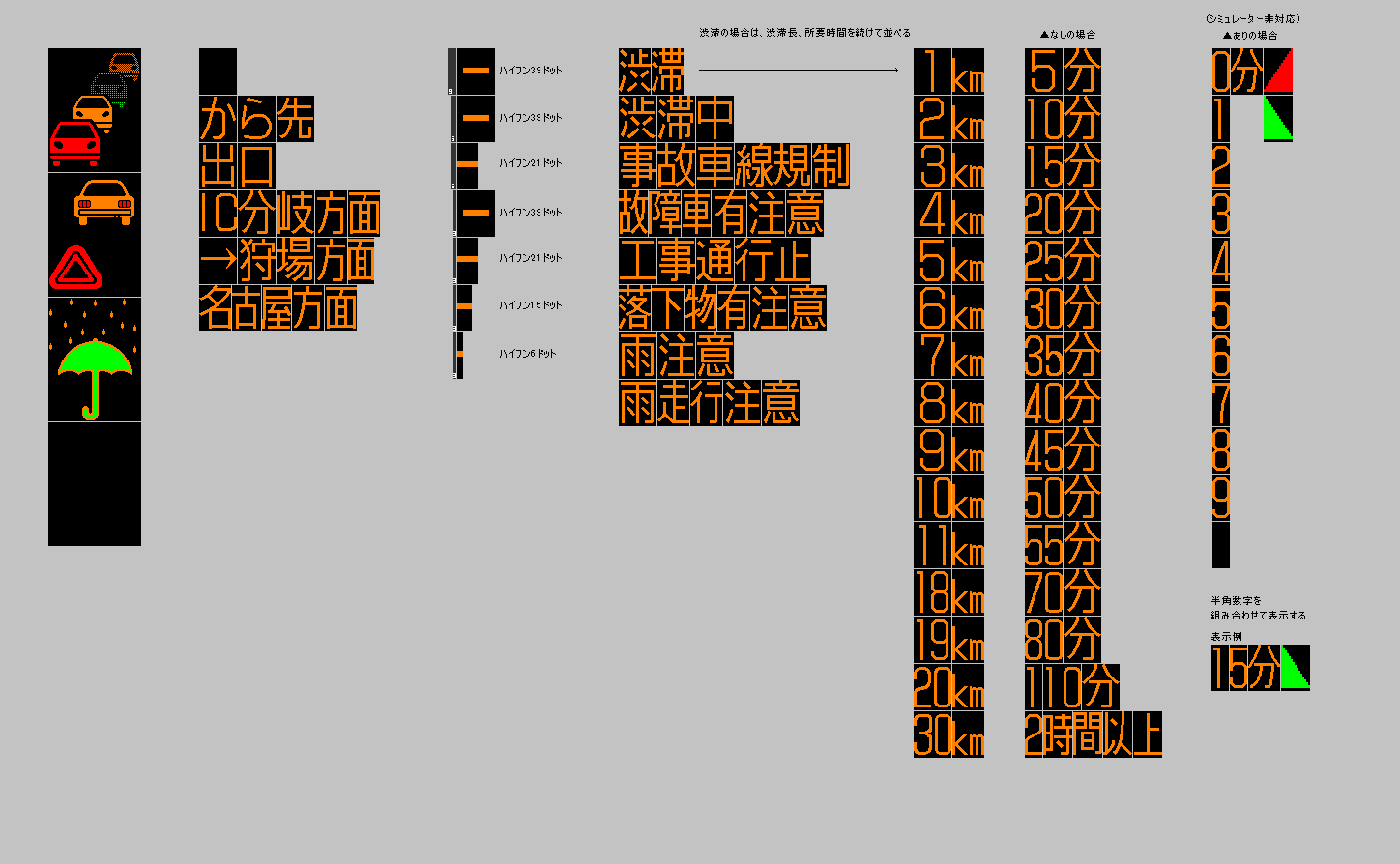

2025/9/23 NEXCO東日本関東支社京浜管理事務所 3色版を追加で実装
2025/9/27 NEXCO東日本関東支社フルカラー縦太り版を追加で実装
2025/10/26 NEXCO中日本東京支社フルカラー版を追加で実装
2025/12/06 NEXCO東日本関東支社フルカラー縦太り版にて、常磐道や関越道で表示される地名パーツを多数追加

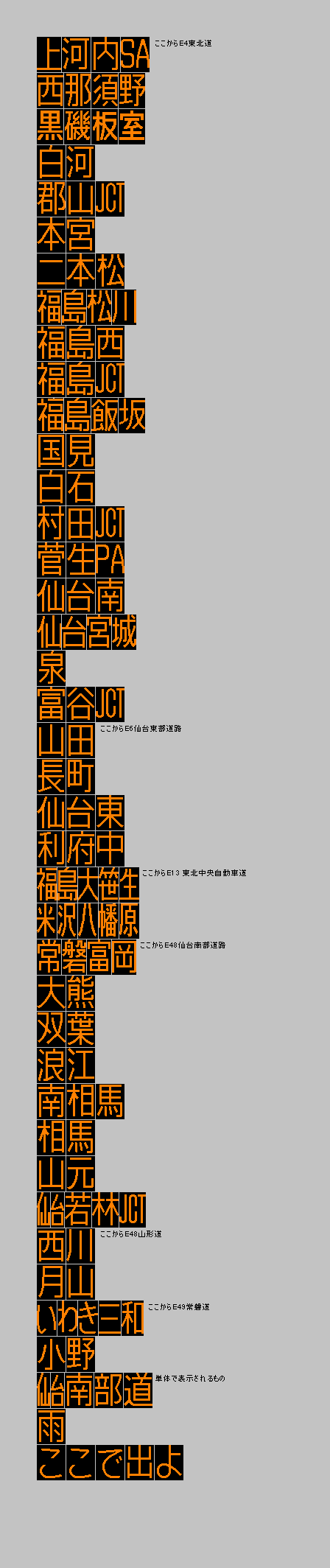

2025/12/23 NEXCO東日本東北支社一関より南 3色版を追加で実装

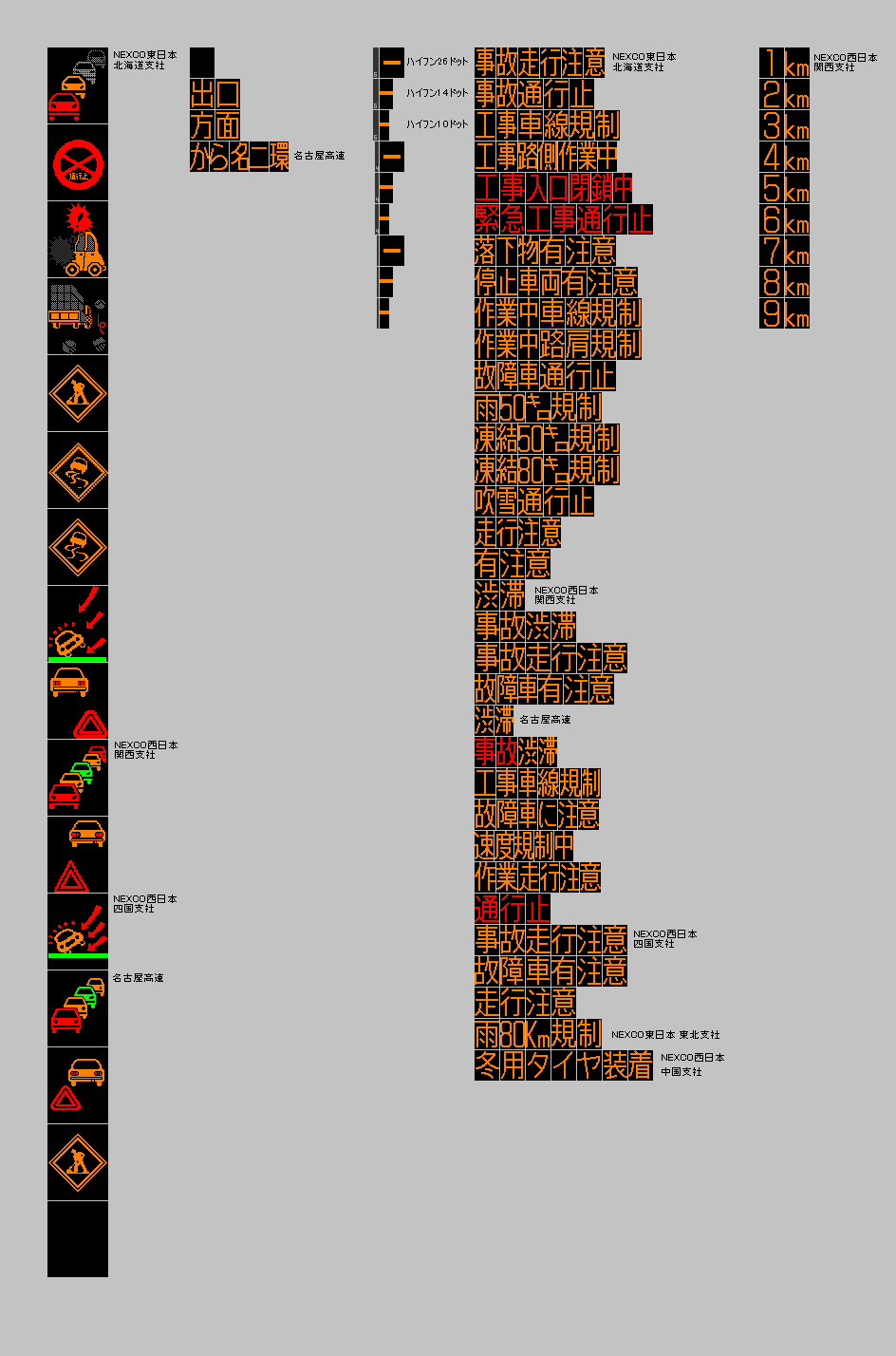

2026/01/27 NEXCO 料金所C2型版を追加で実装。合わせて26x32サイズのフリー入力機能を実装。またフリー入力で半角文字を表示する機能を追加実装。

作業協力

下記の方々に作業協力いただきました。この場を借りてお礼を申し上げます。

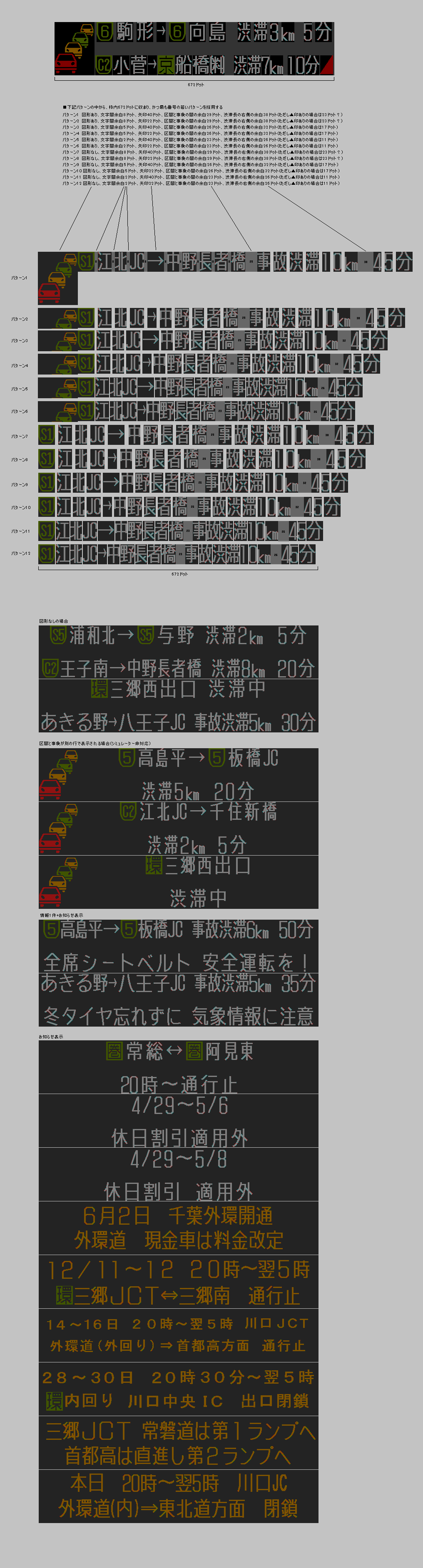

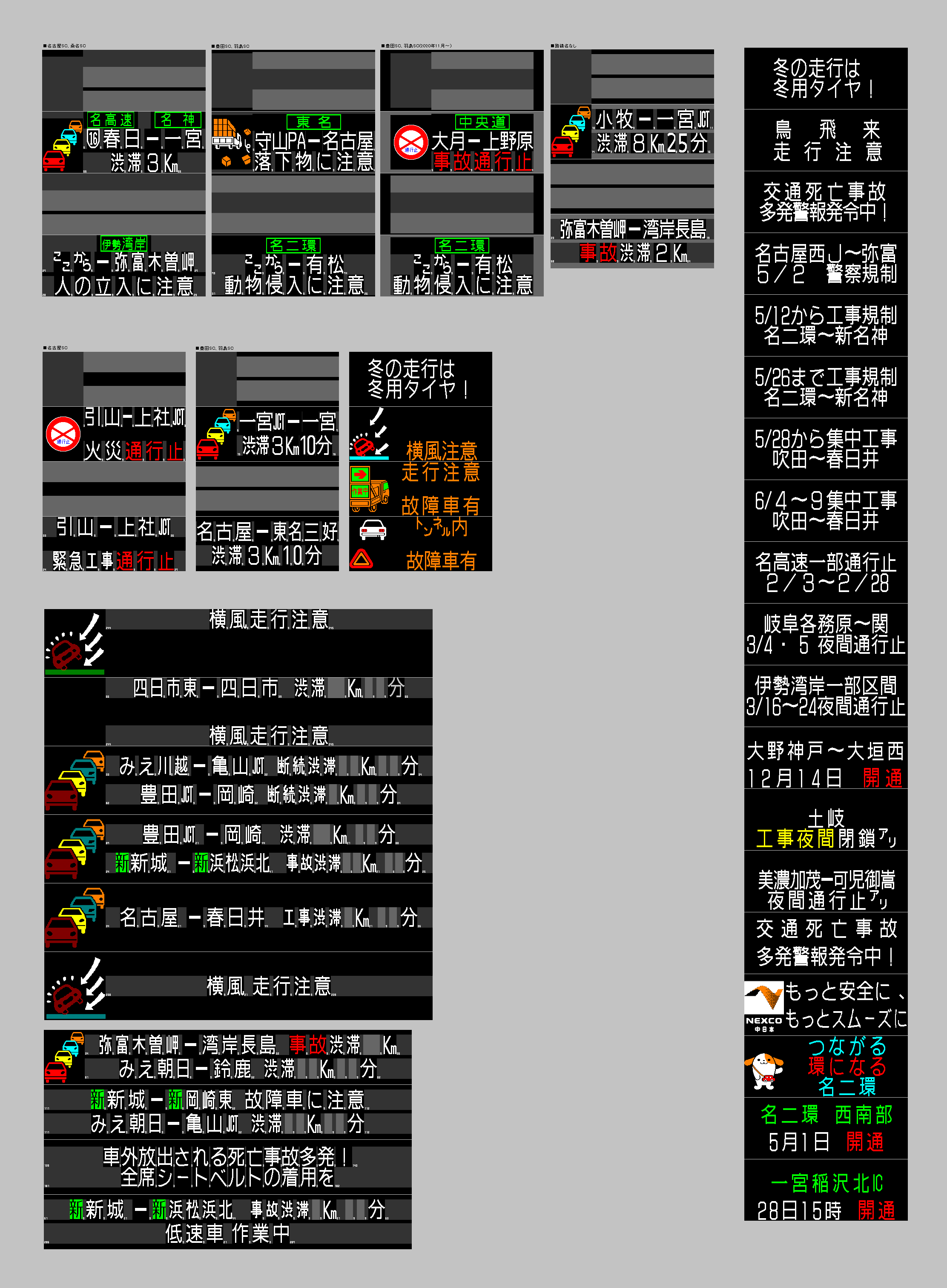

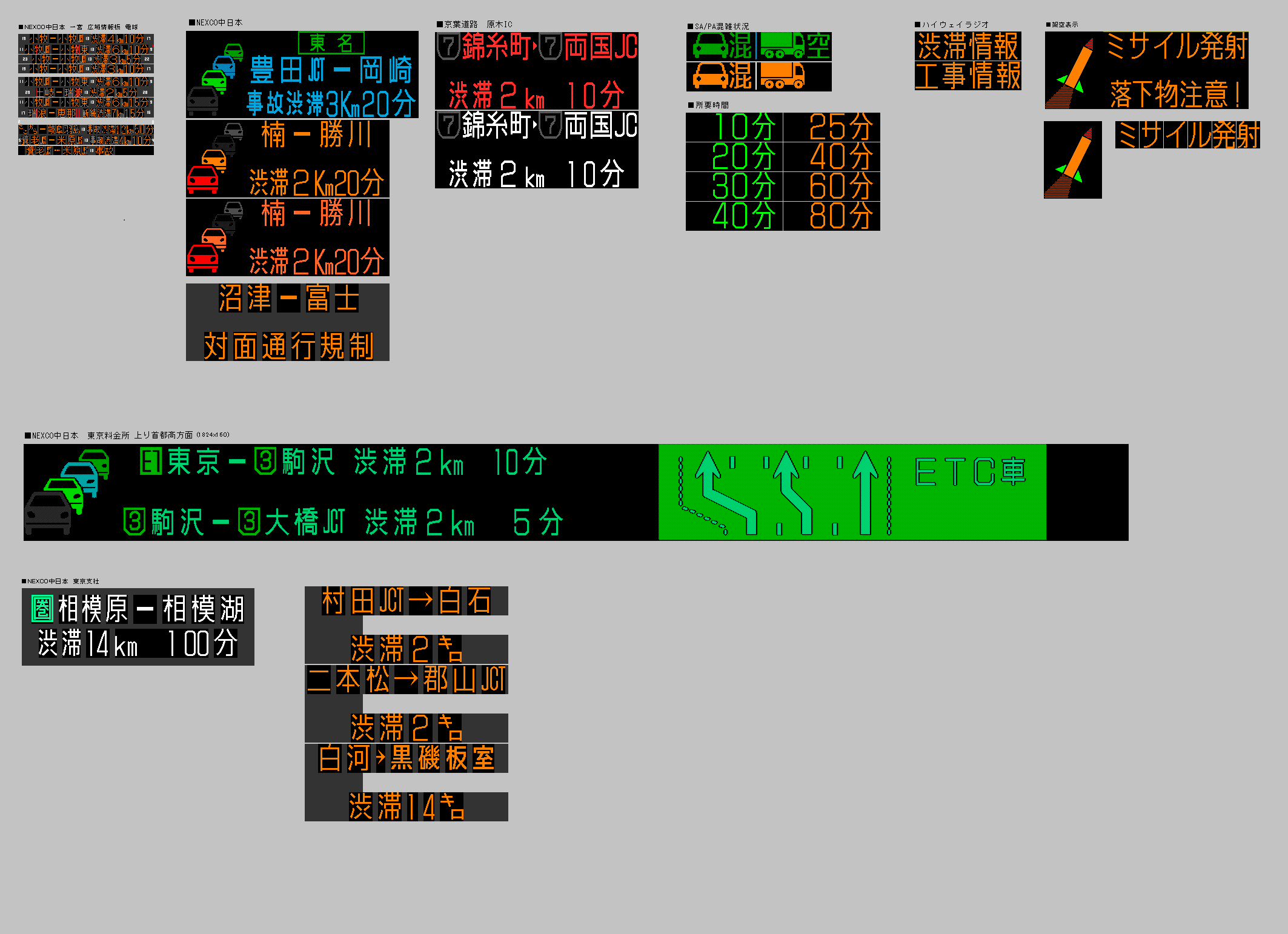

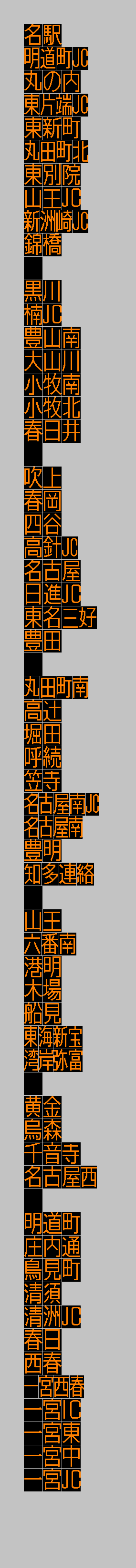

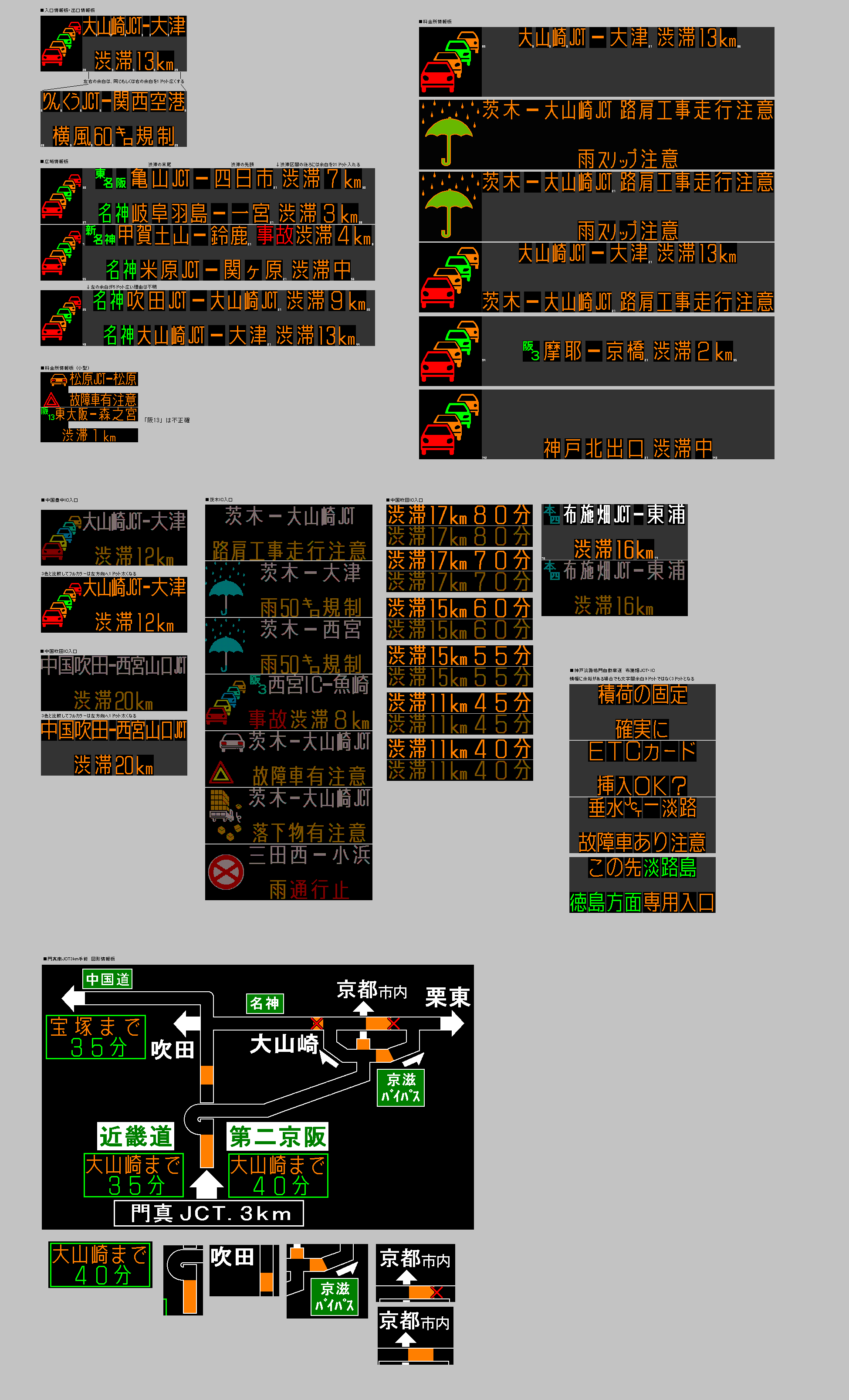

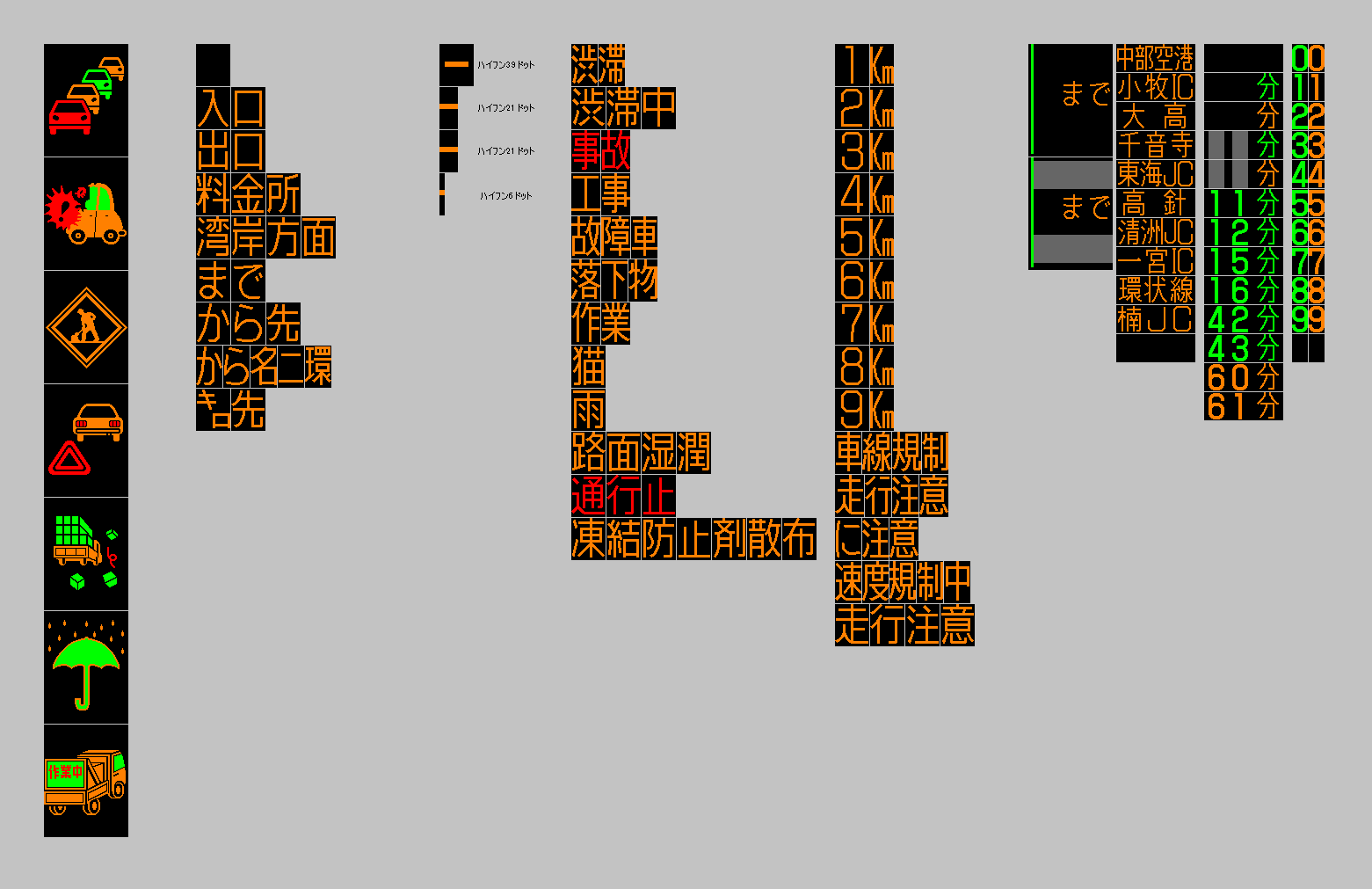

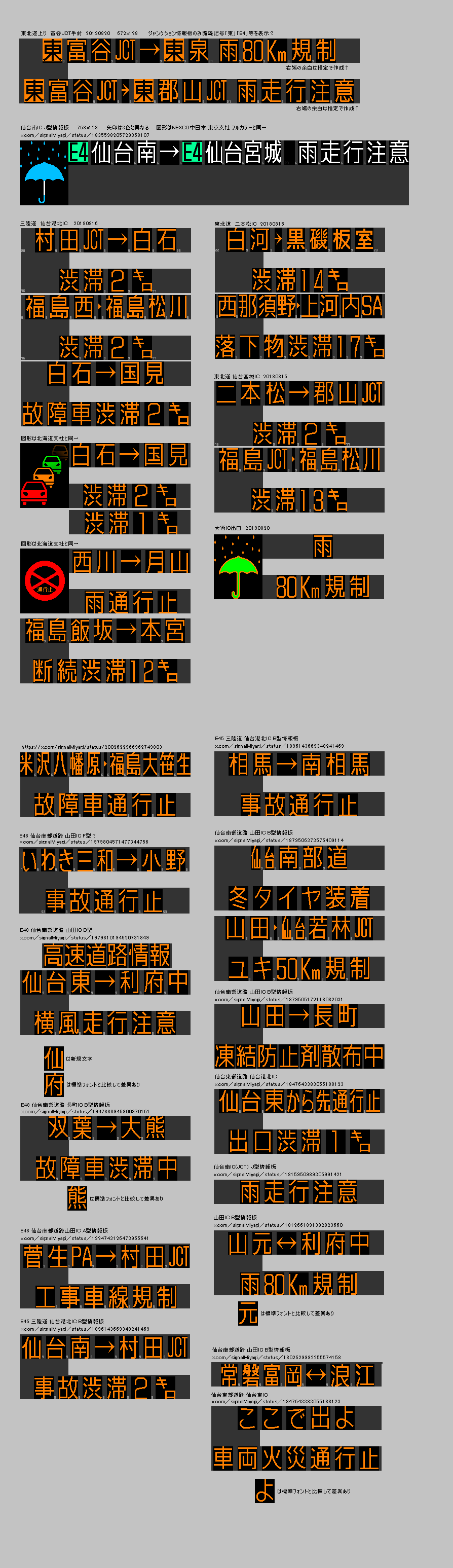

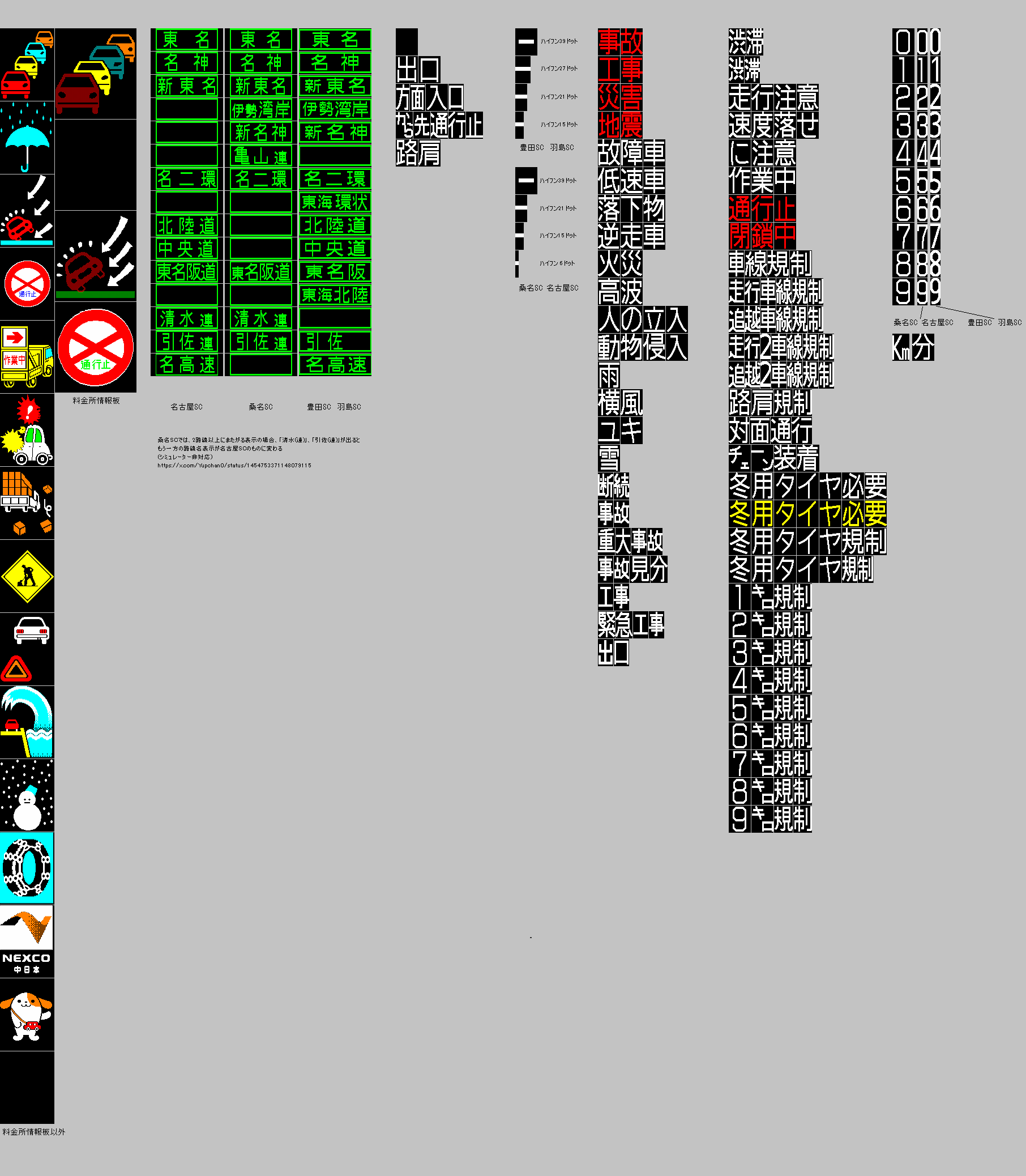

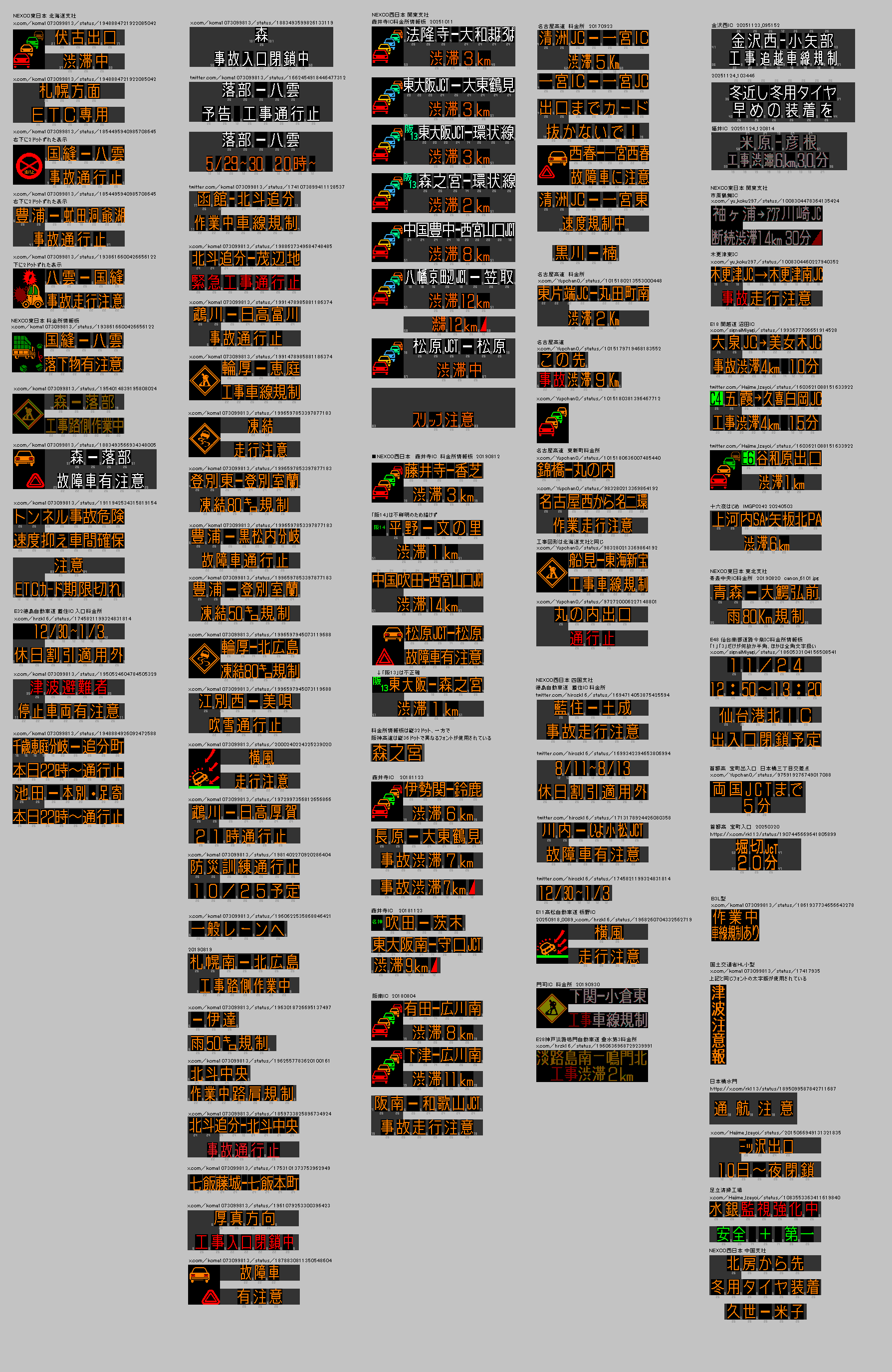

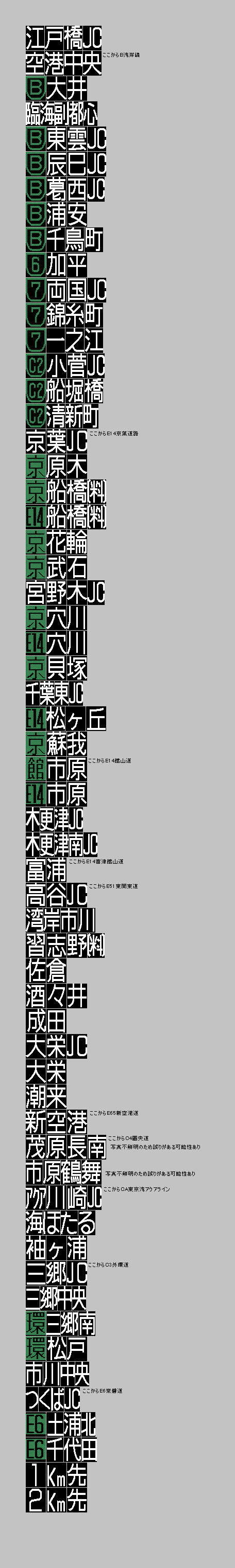

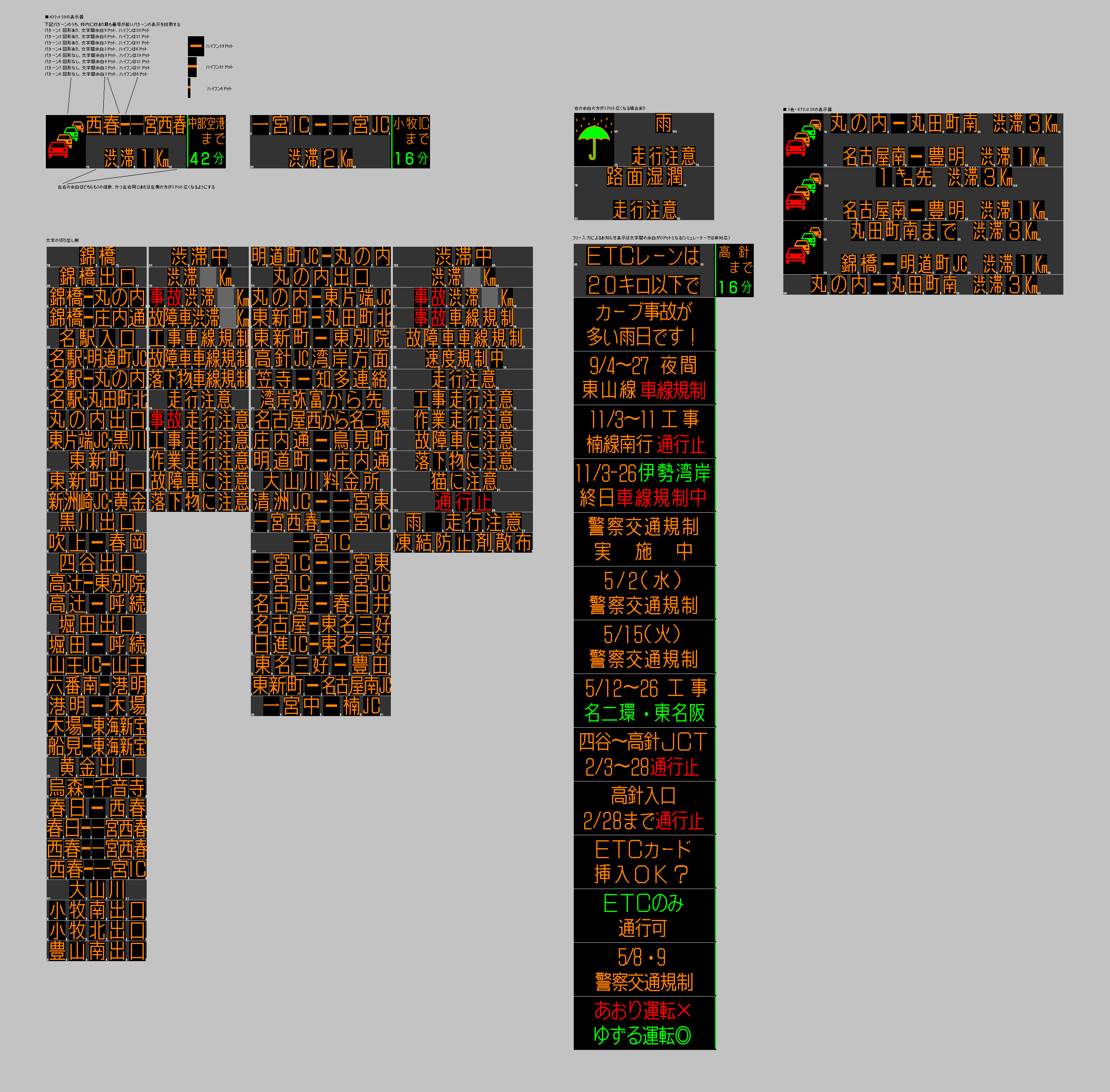

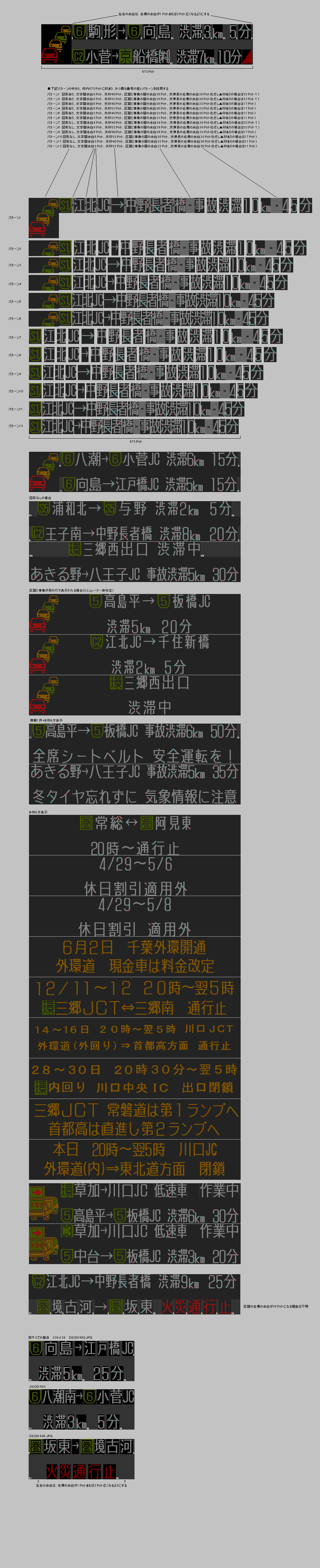

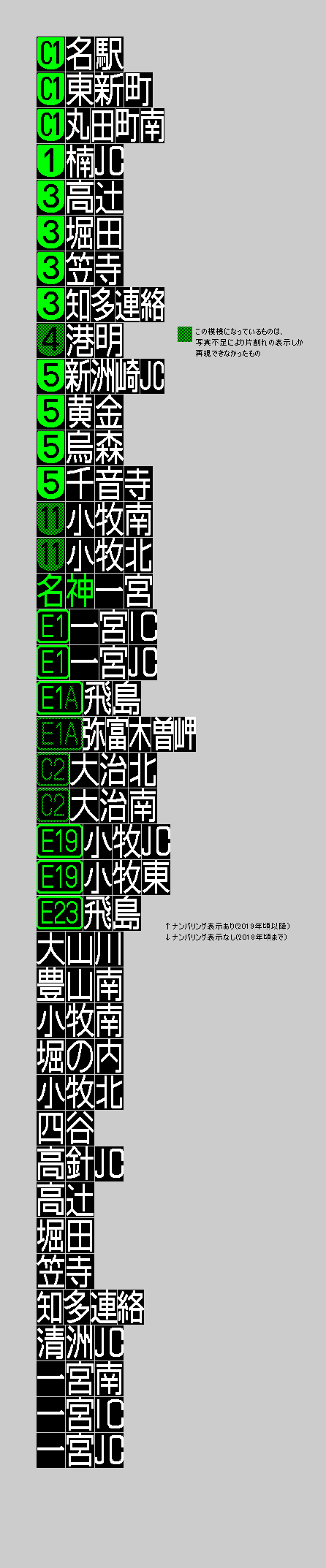

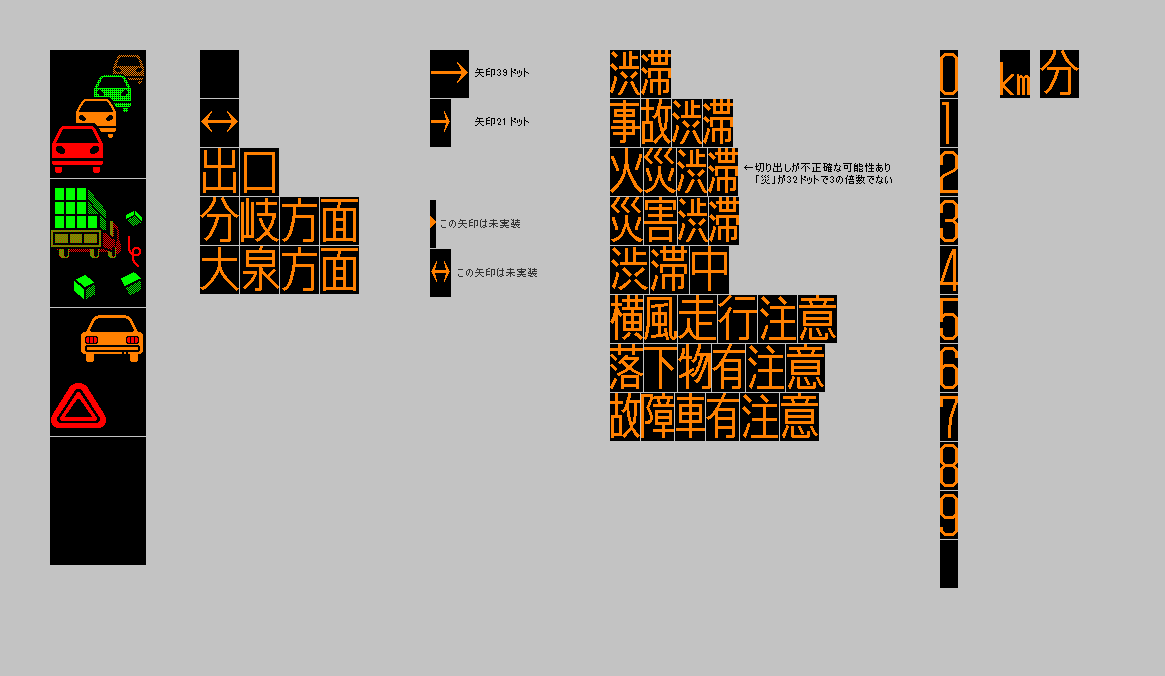

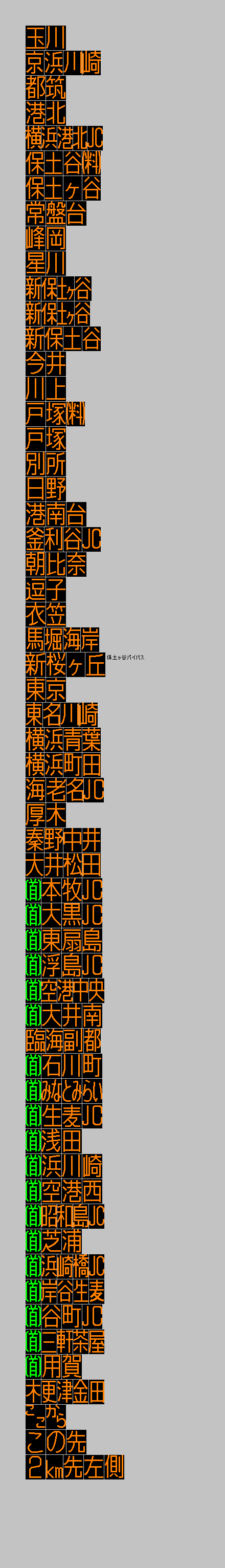

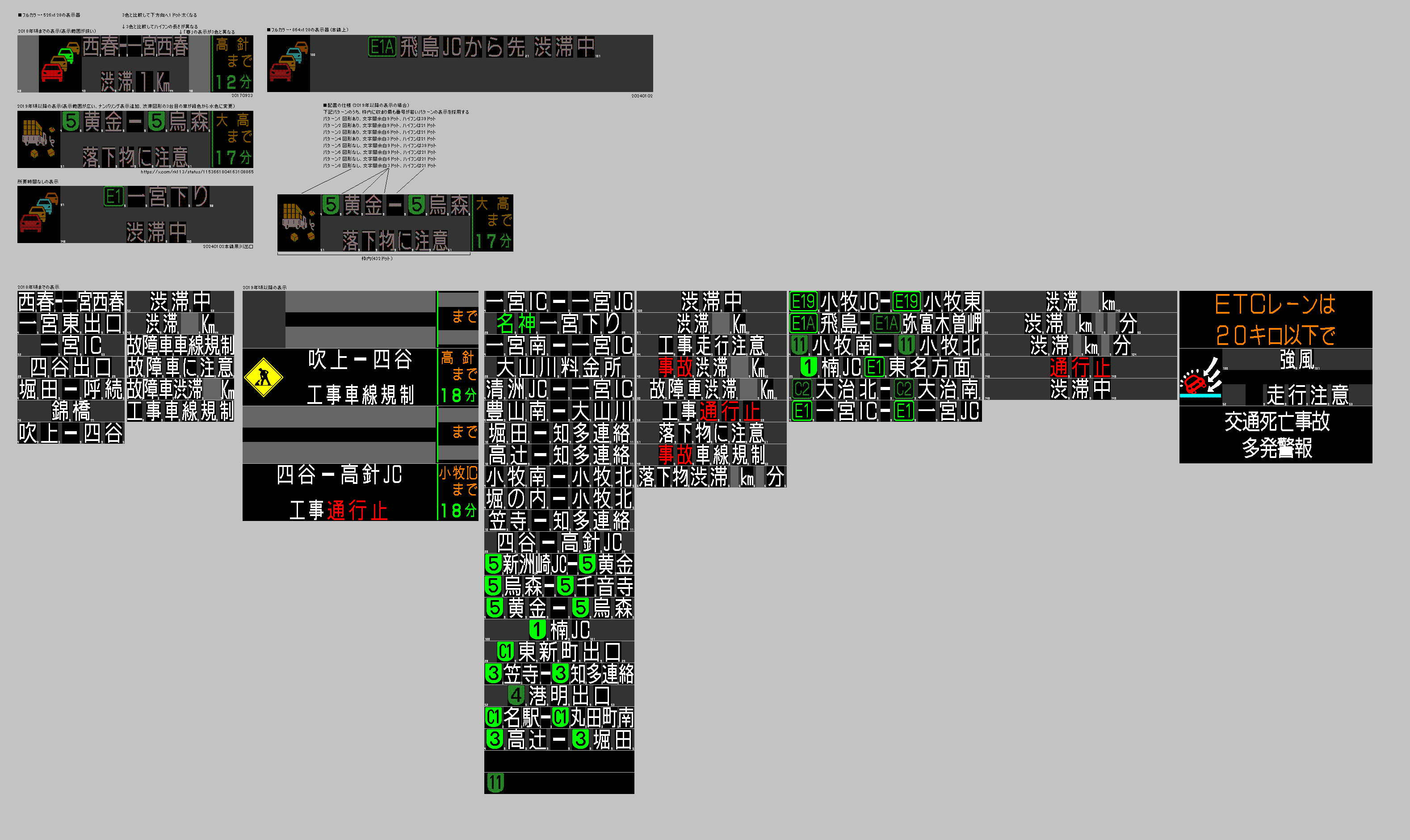

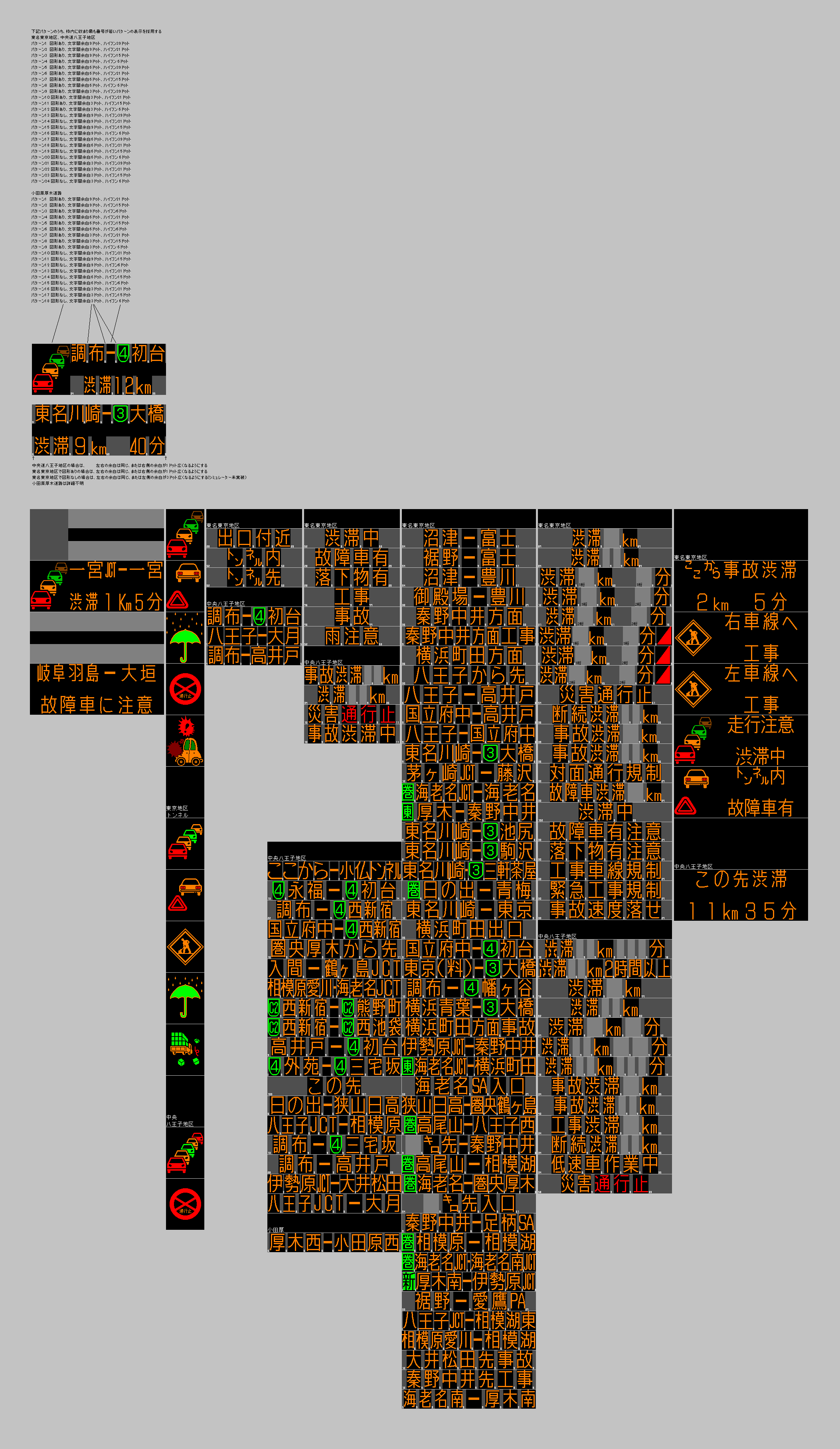

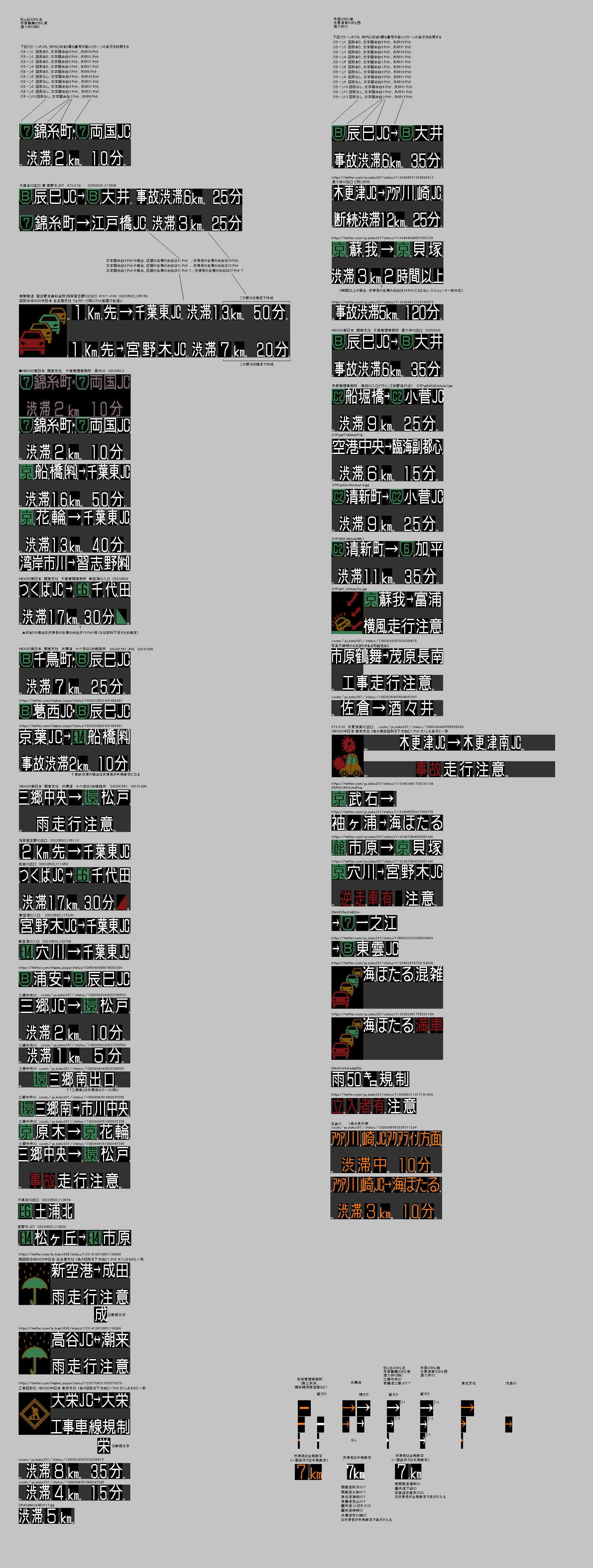

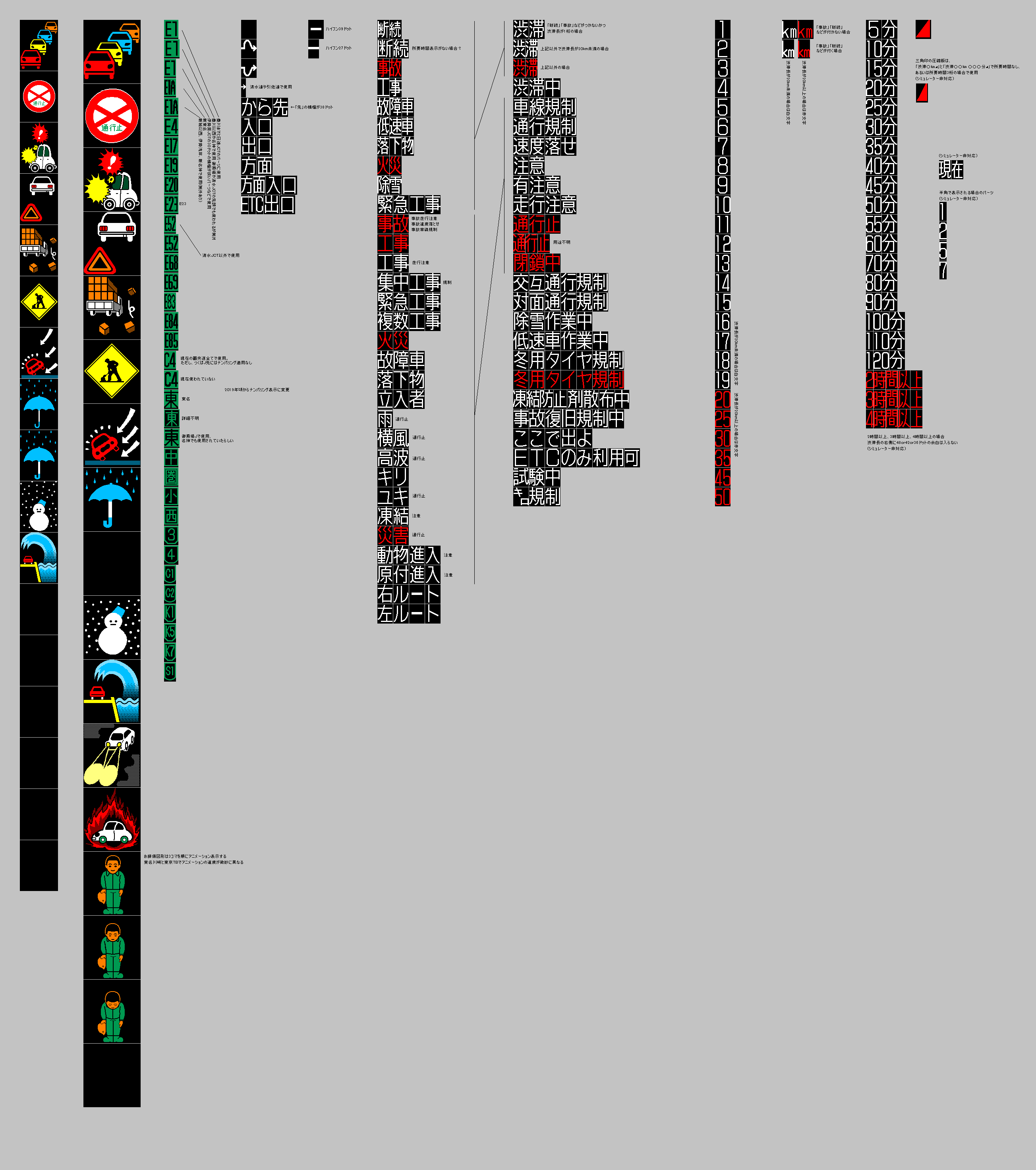

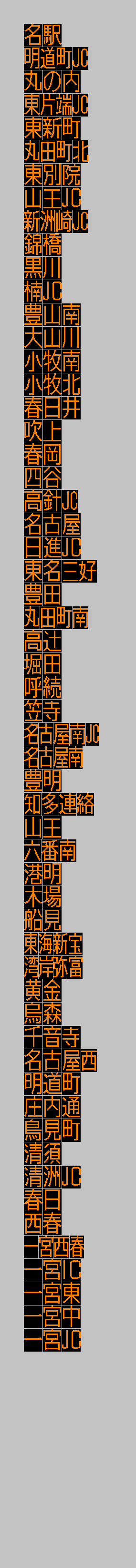

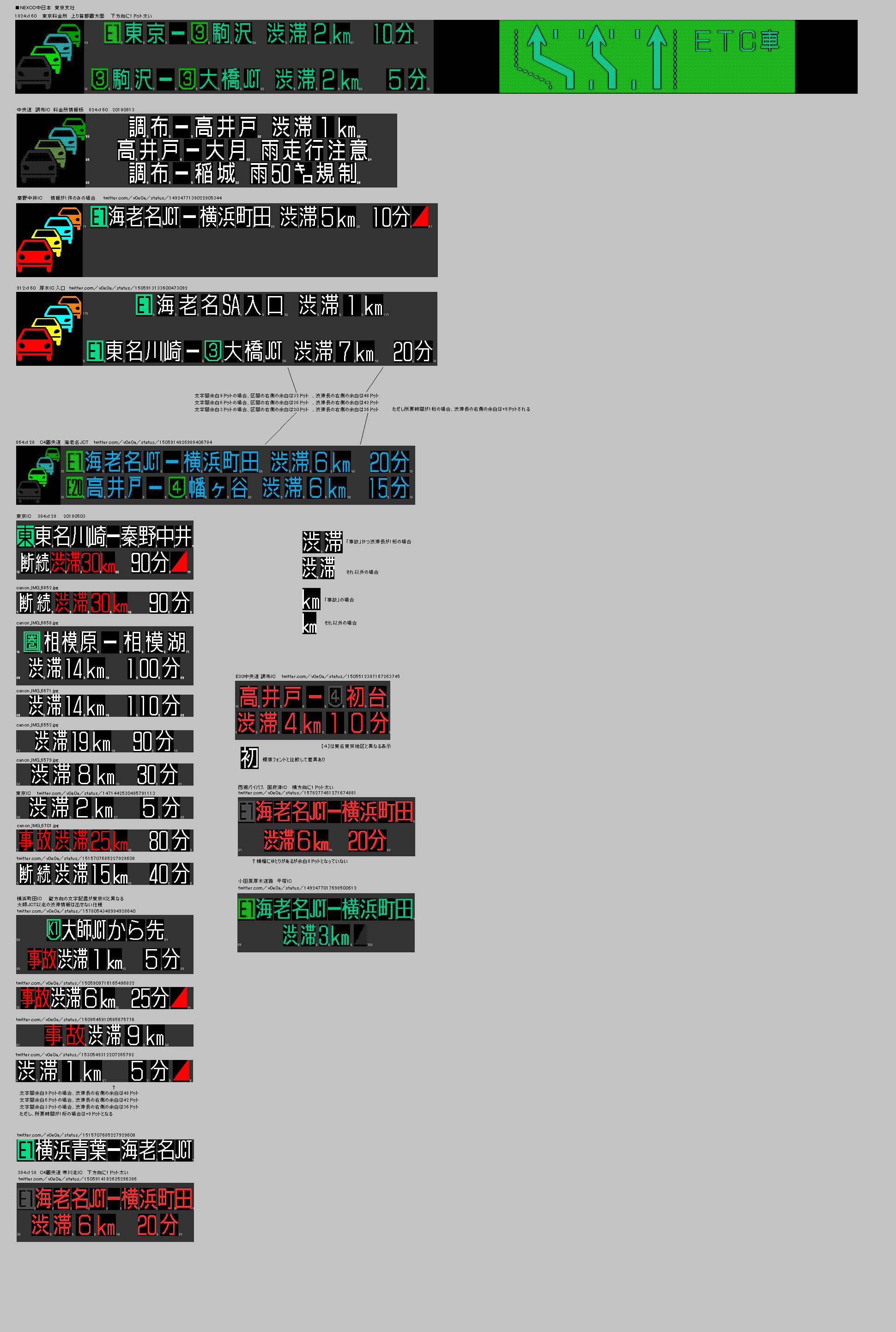

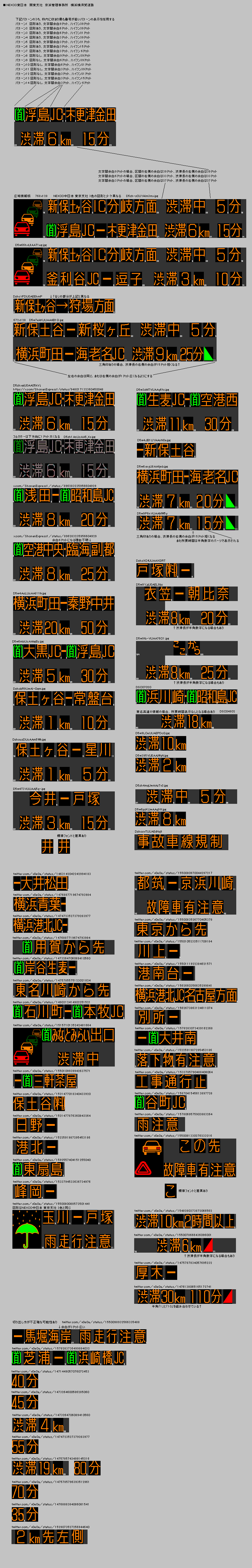

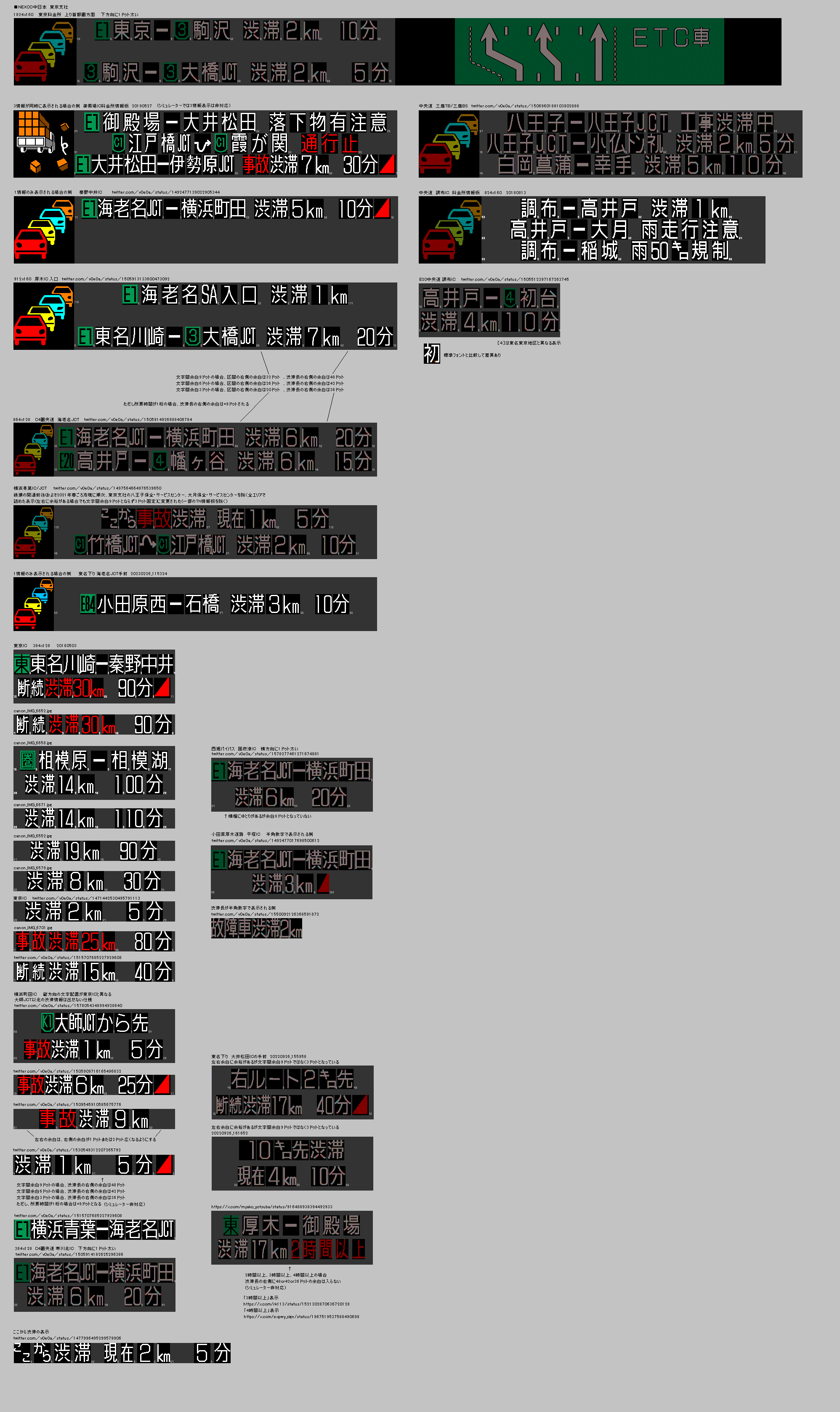

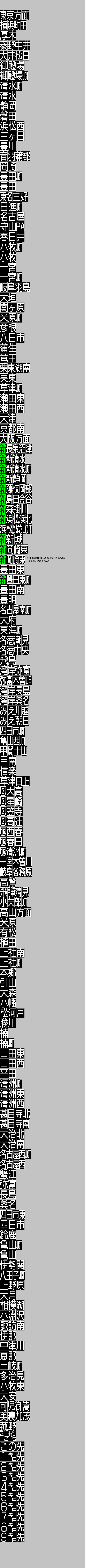

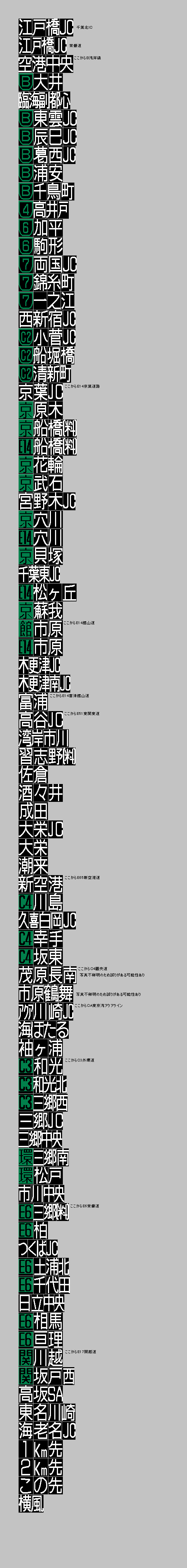

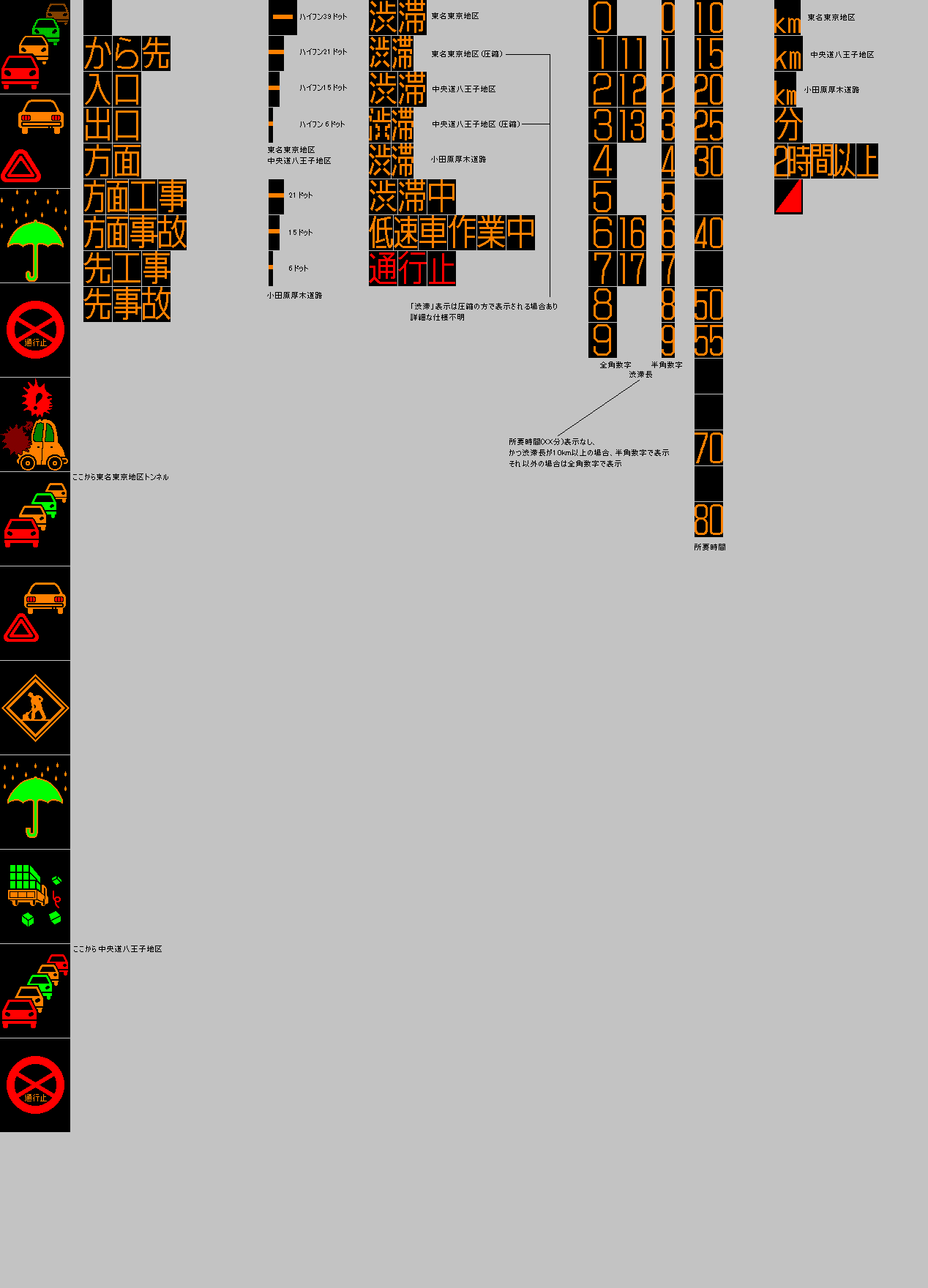

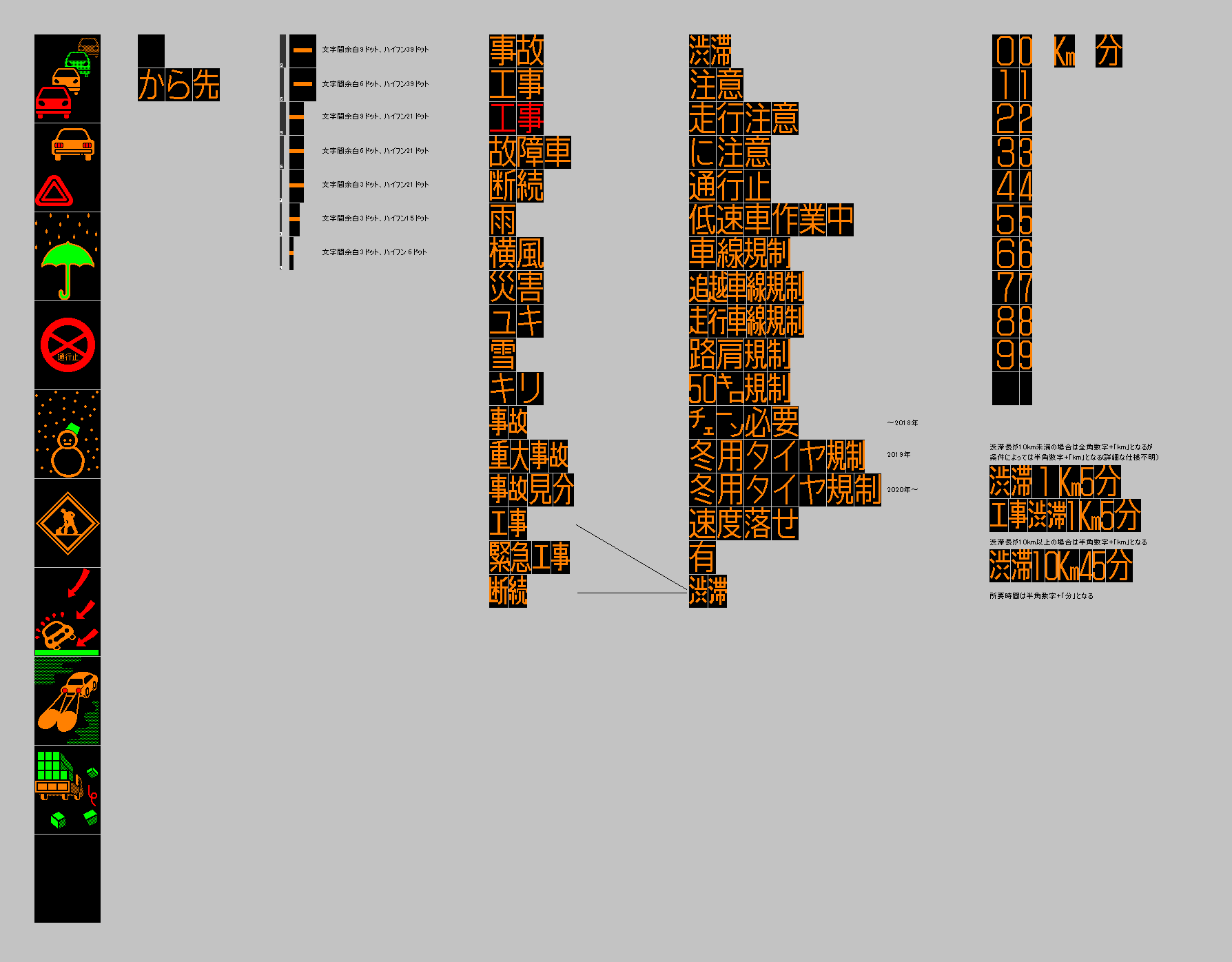

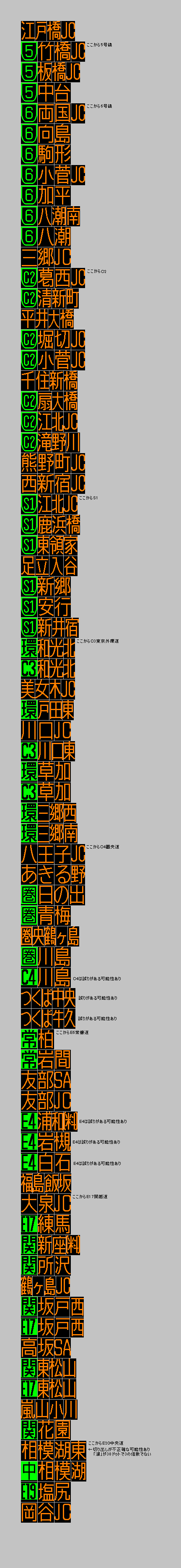

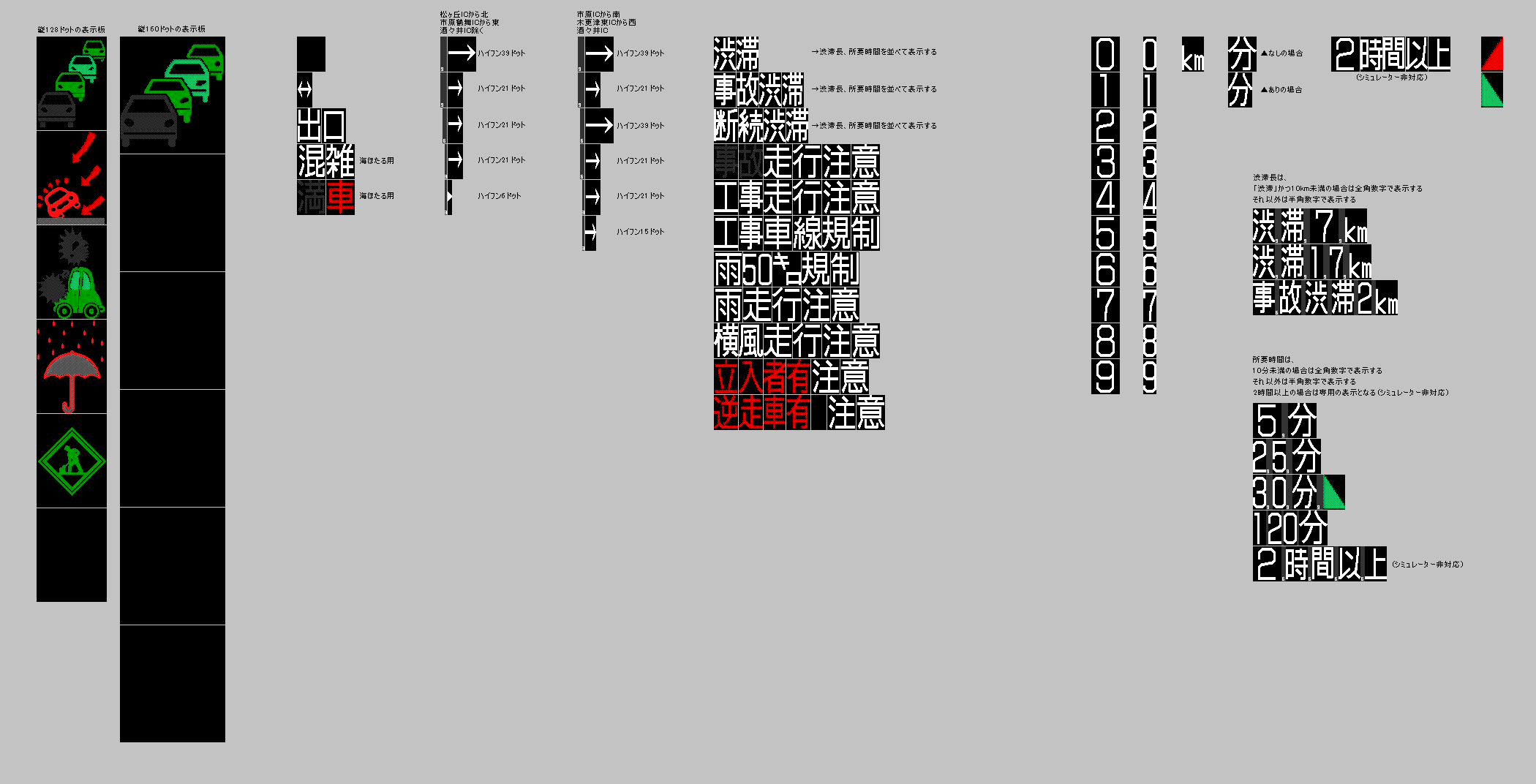

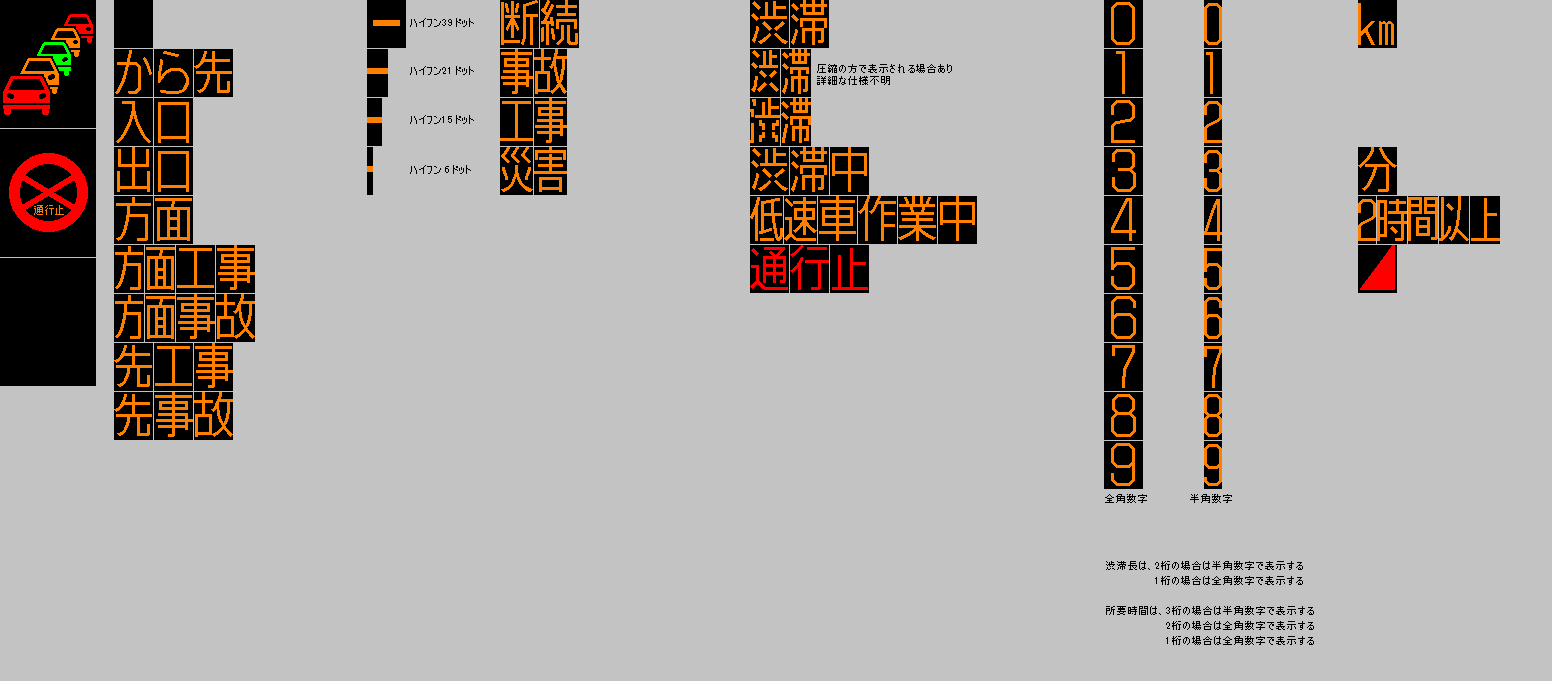

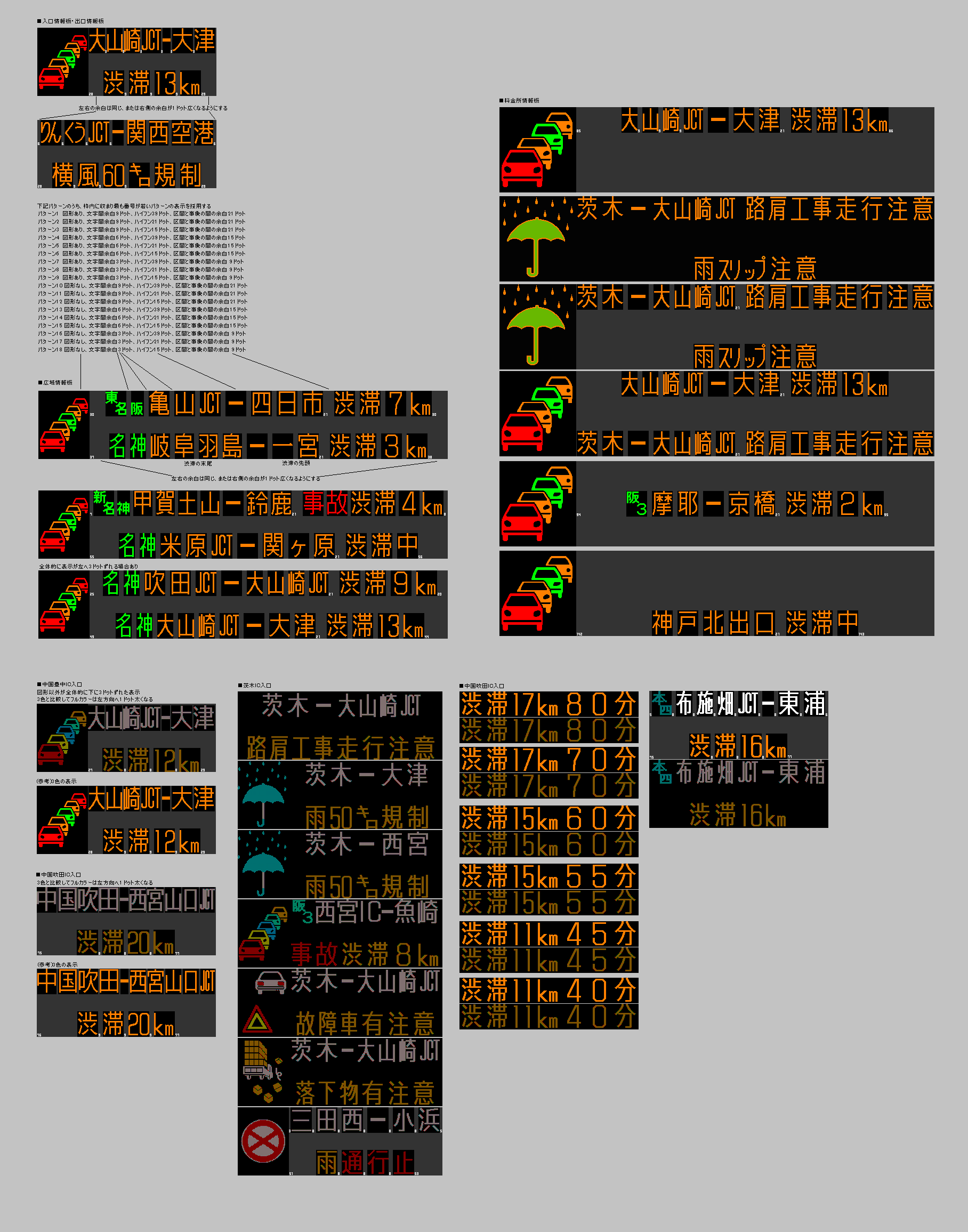

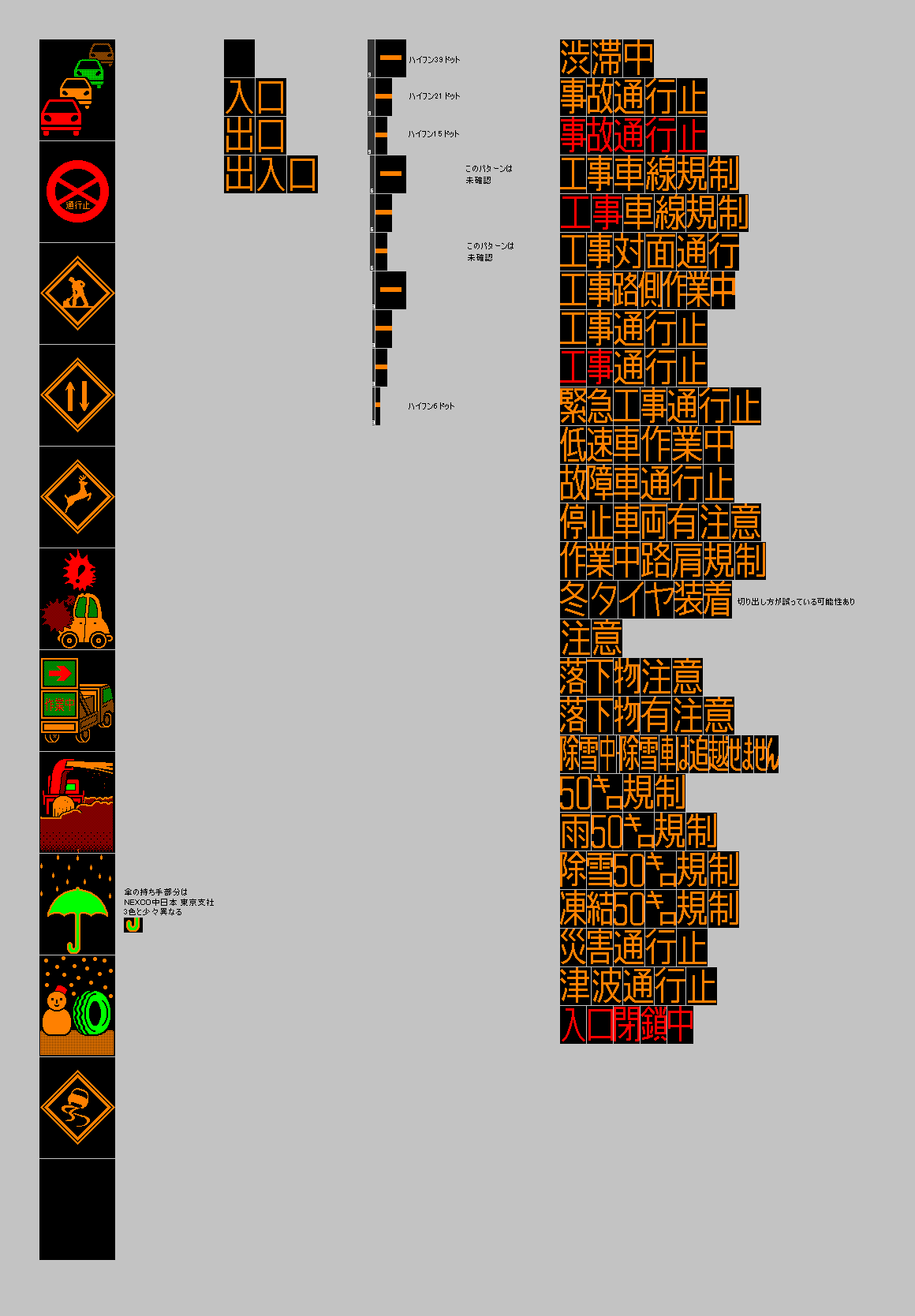

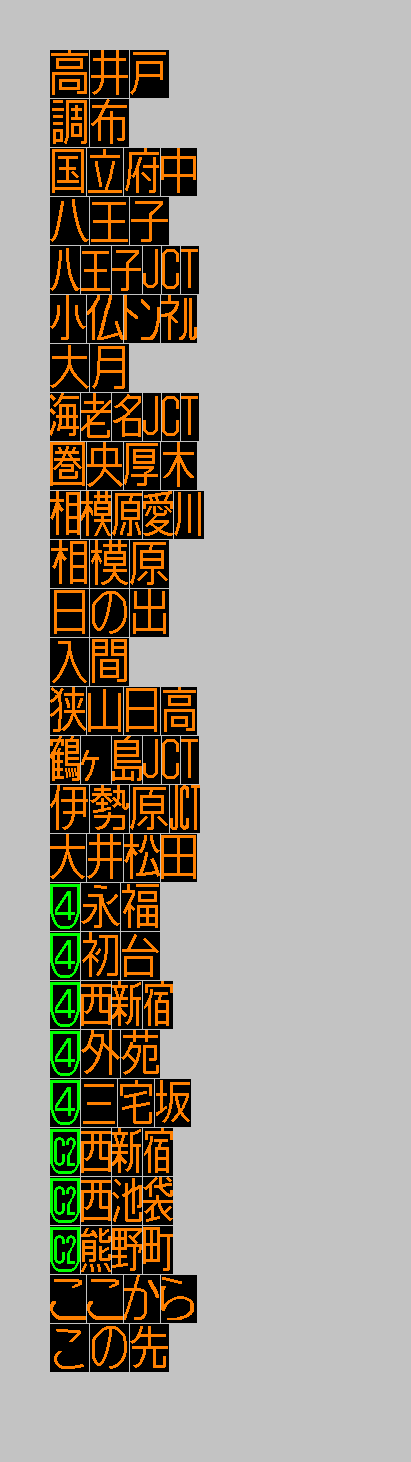

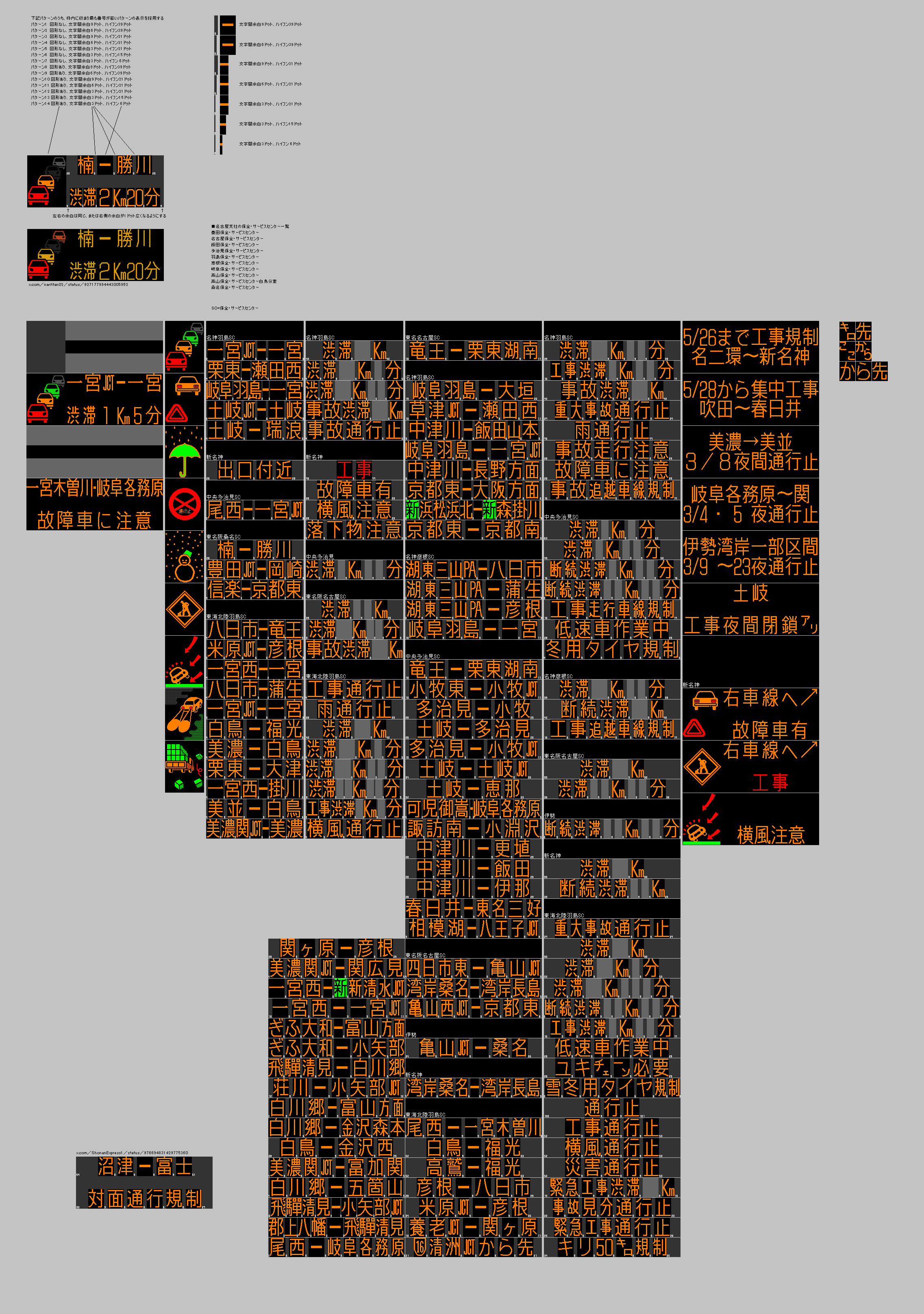

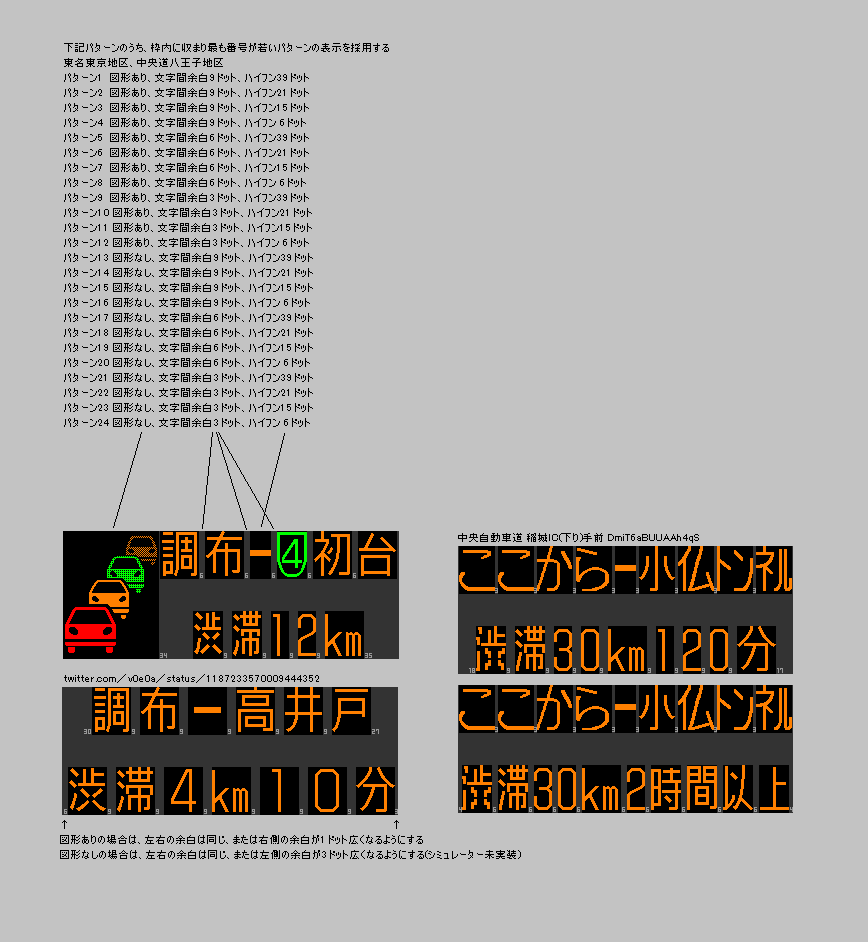

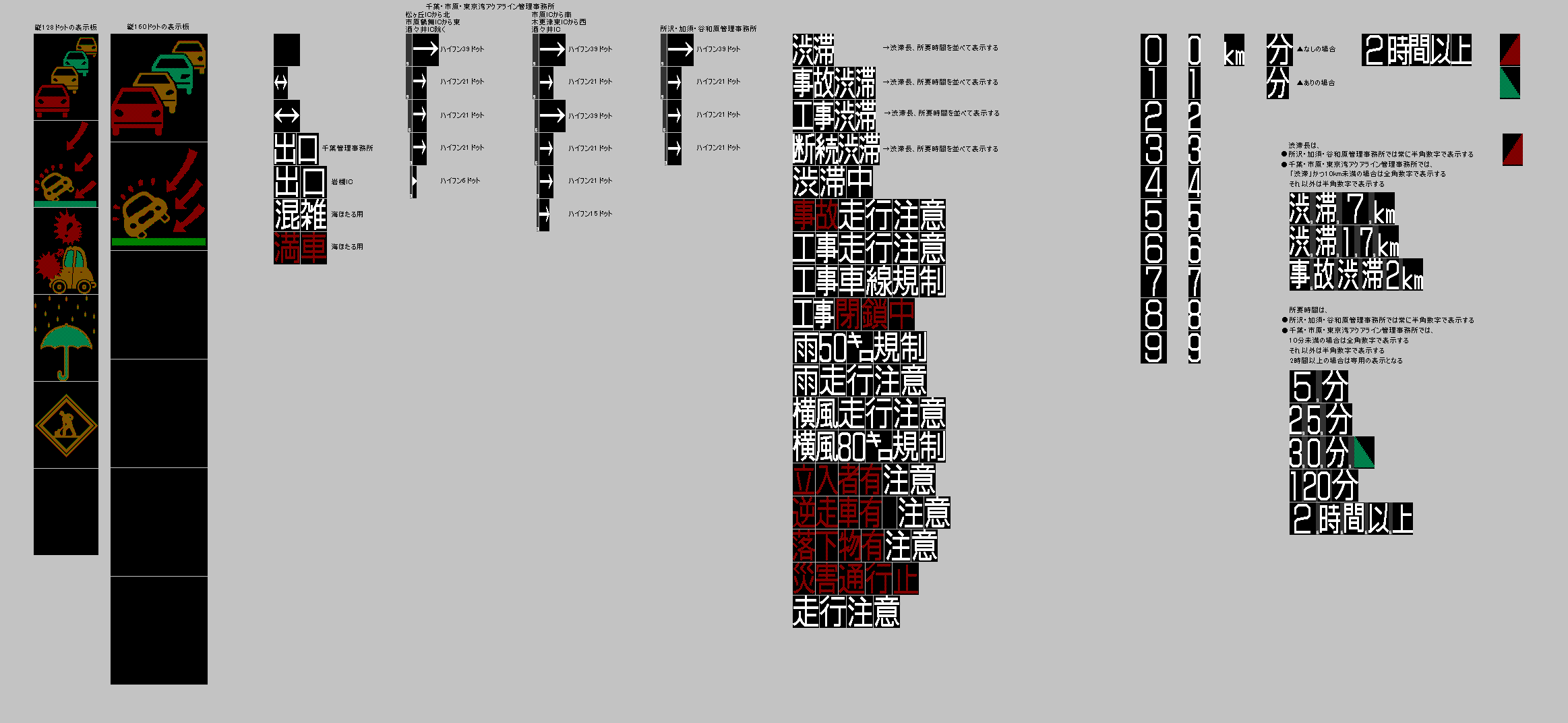

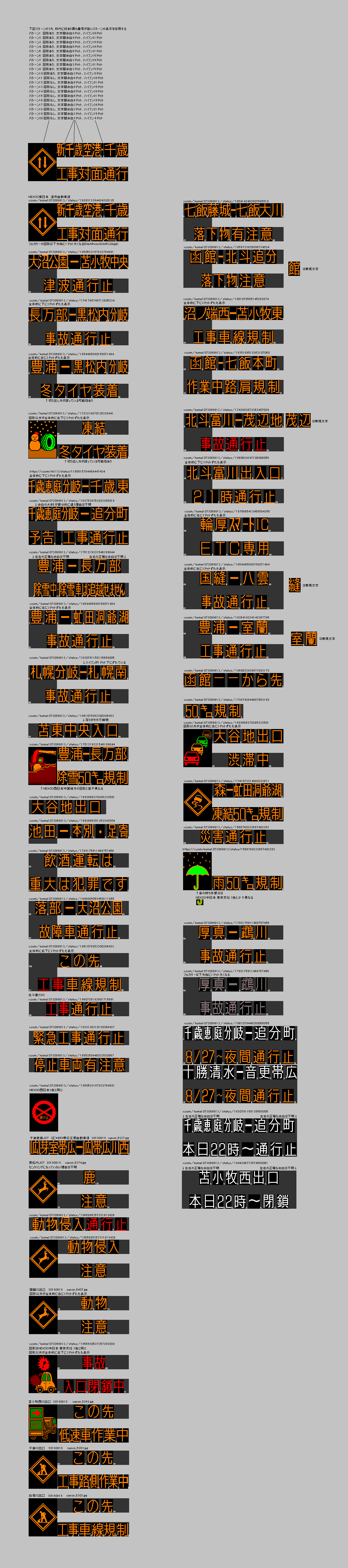

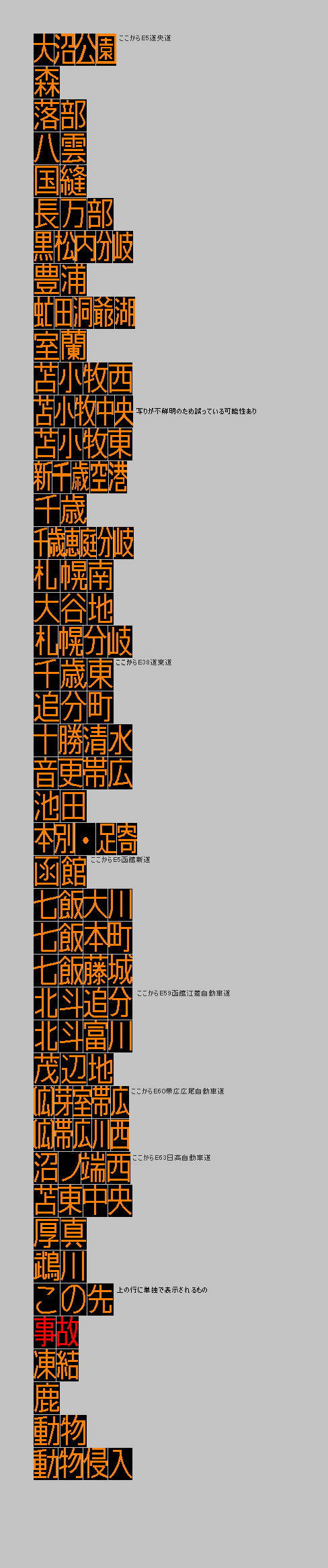

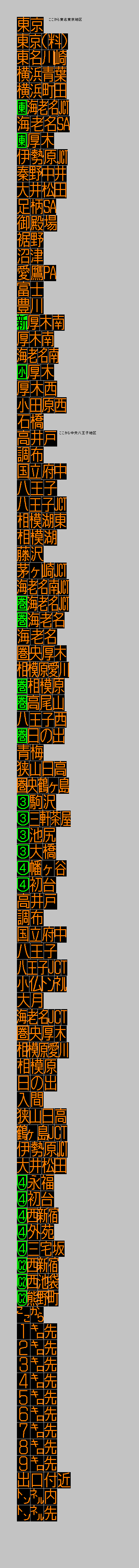

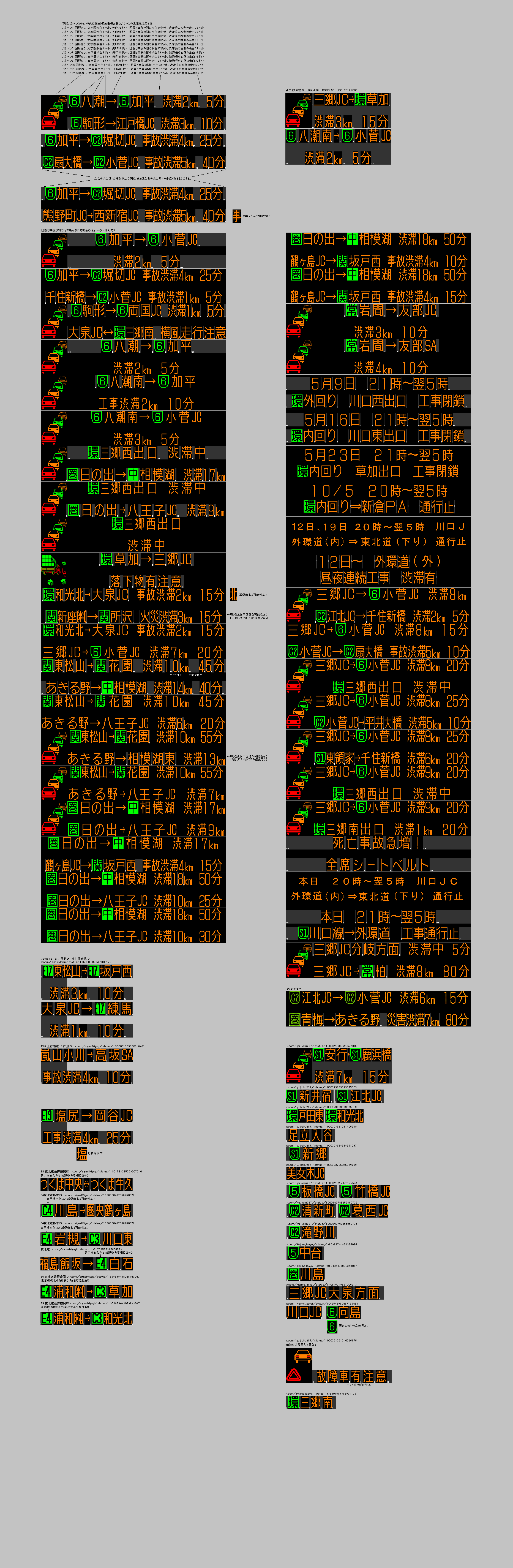

素材集(パーツ集)

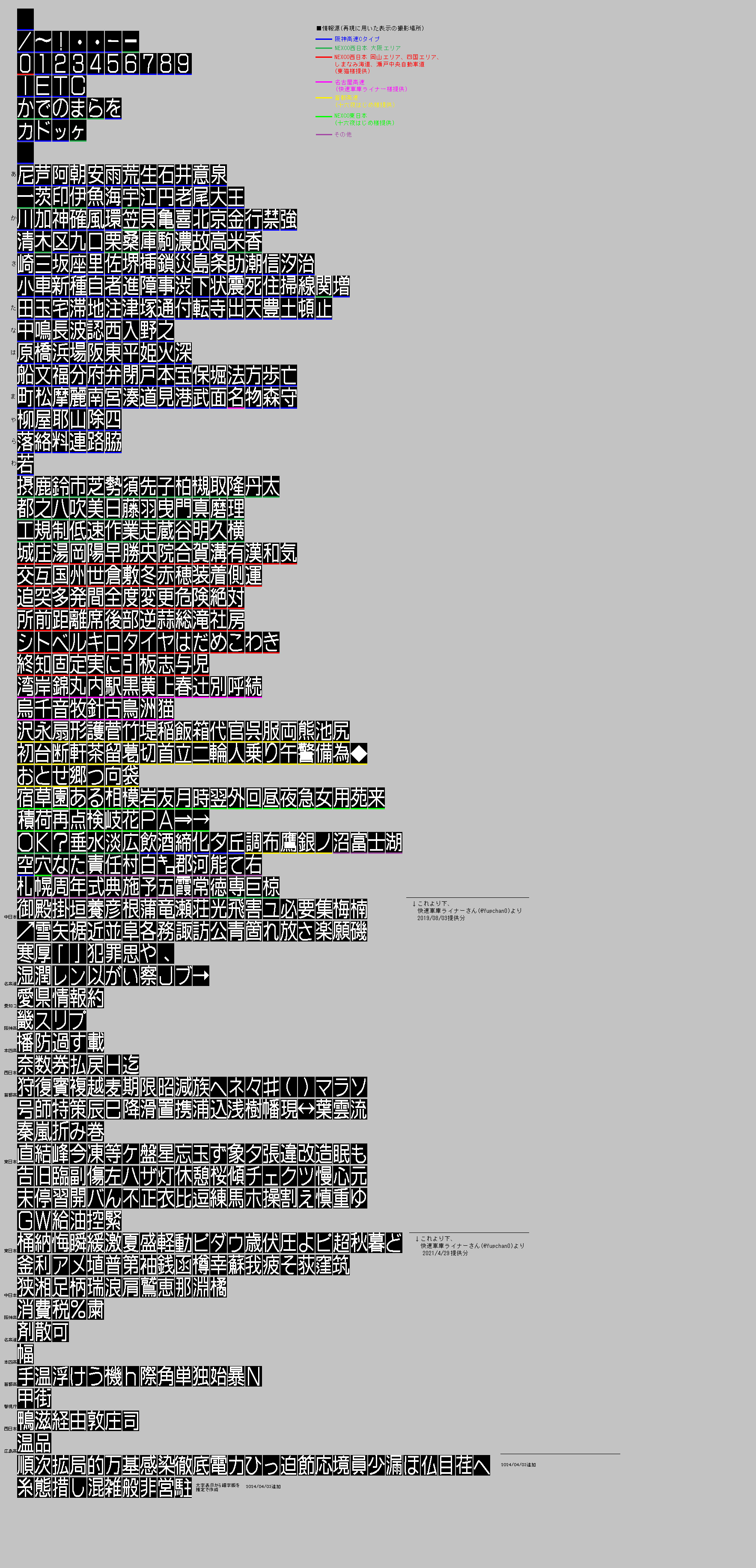

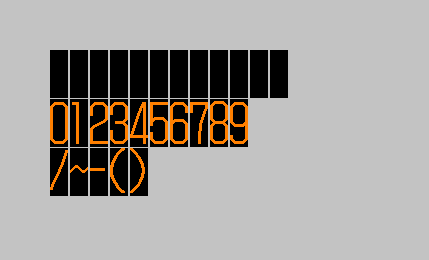

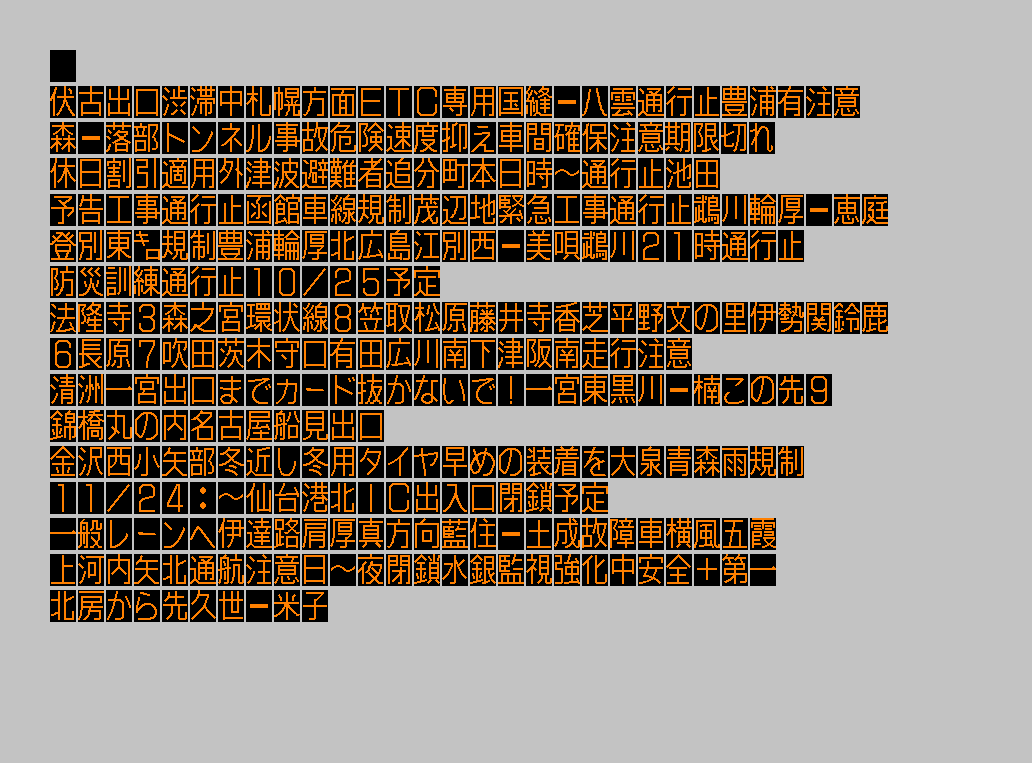

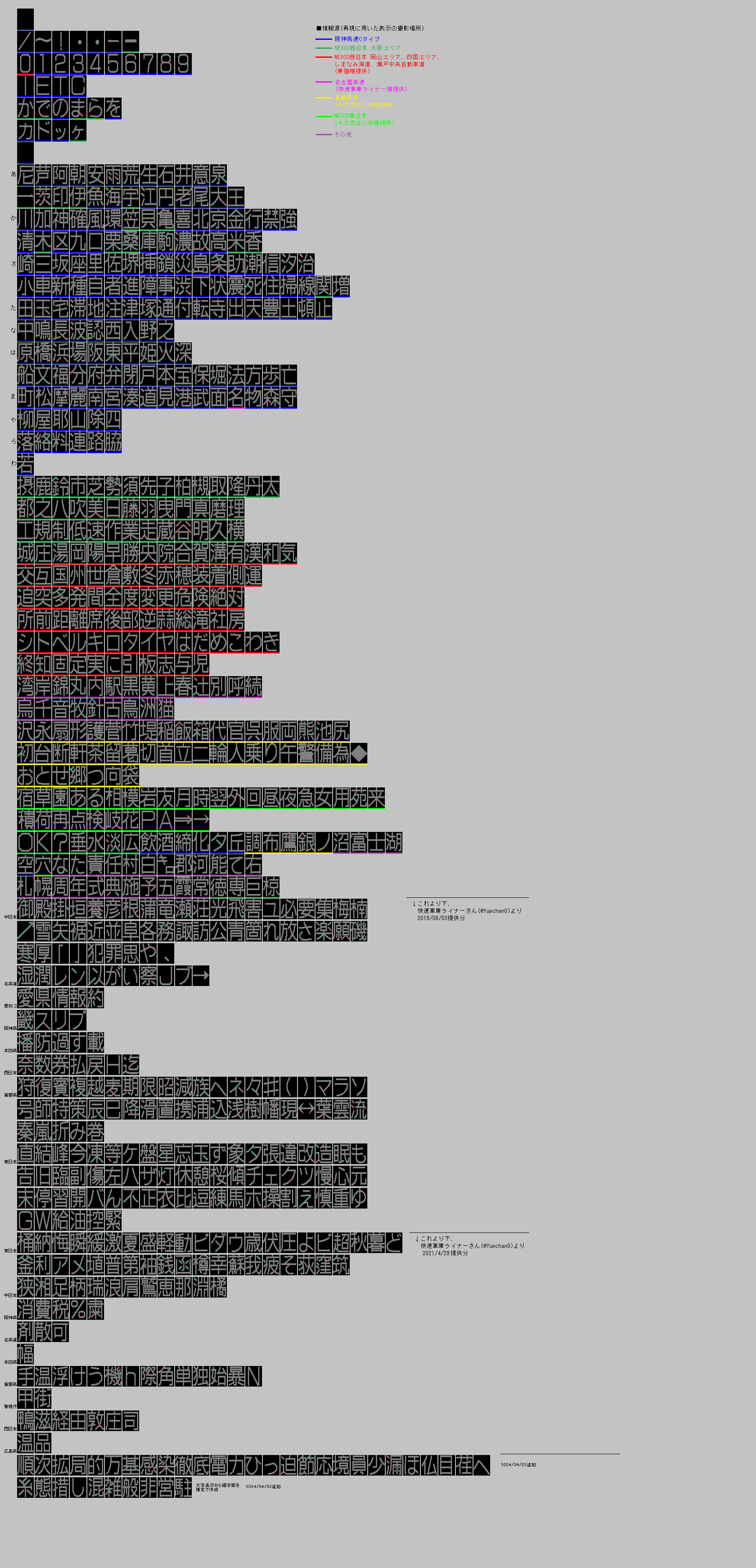

フリー入力用文字

その他知見メモ

道路情報板の写真や設置場所、機種や型番についてはこちらのブログ記事に掲載しています。

現地の写真はTwitterにて「#某猫を楽しくする画像」タグで数多く掲載されています。
ドットが判別できない写真は「#某猫を楽しくするに及ばなかった参考画像」「#情報板切り出し集」などのハッシュタグで数多く掲載されています。

・NEXCO東日本関東支社では、「千葉北から通行止」「出口渋滞Xkm　XX分」という表示も存在します。　https://x.com/pcb/status/1187670965724966912
・NEXCO東日本東北支社では、
　仙台管理事務所以南(若松金成IC以南)は矢印表示(https://maps.app.goo.gl/8nPKuRYFcycWEg8c7)、
　北上管理事務所以北(一関IC以北)はハイフン表示となっているようです。(https://maps.app.goo.gl/iYVQRHT4qizU7xf9A)
・NEXCO東日本東北支社ではジャンクション情報板のみ「秋」のような1文字の路線記号が表示されます。秋田道は「秋」、日本海東北道は「日」と表示されます。　https://maps.app.goo.gl/Z9phZUkiBJ7Q2DzB8
　なお、2021年ごろに漢字1文字から「E6」のようなナンバリング表示に変更されました。 https://maps.app.goo.gl/U1DyG5KV7DyDuiDv5
　広域情報板では路線記号、ナンバリングは表示されません。　https://maps.app.goo.gl/tPqKmHJsbBf7sQzv7
・NEXCO東日本新潟支社ではハイフン表示で、「k」「m」は半角文字として表示されるようです。　https://x.com/rk113/status/1996899601585160655　https://x.com/rk113/status/1999444872906904005
・上越JCT手前では「↑新潟」「→富山」という図形が存在します。　https://maps.app.goo.gl/w1putKs9EoCwMcvX7
・那覇ICでは英語表示が存在します。 https://maps.app.goo.gl/H4Ka2ceLBCzDjA5B9
・北上JCTでは圧縮された「最大15分待ち」表示が存在します。　https://maps.app.goo.gl/D4h3xSSUkzcXSZcp6
・NEXCO中日本名古屋支社と北陸支社の表示を比較すると、北陸支社では下記のような差異があります。
　・上部に緑色で路線名が表示されない
　・「J」「C」「T」が1文字ずつ切り分けたパーツとして表示される
　・「横風」や「工事」等の2文字パーツが圧縮文字で表示される
　・「工事」は白色で表示され、図形は車線減少のシンボルで橙色で表示される
　・3色に限り渋滞図形が東京支社東名東京地区トンネル仕様で表示される
https://x.com/kukishiraokajct/status/1992221655608029594
・長野道では「チェーン規制渋滞2km」という表示が存在します。　https://x.com/kwge_ex_51092/status/994576260624871424/photo/2
・NEXCO中日本名古屋支社の「km」表示は2021年頃より「K」が大文字から小文字へ変更されました。　https://x.com/rk113/status/2001322671444037981

特殊なフォント関連

・名二環の一部では特殊なフォントで表示されます。　上社南ICストリートビュー　植田IC写真　植田ICストリートビュー　植田ICストリートビュー　鳴海ICストリートビュー　有松ICストリートビュー
・西湘バイパスや東富士五湖道路の2015年頃に設置されていた筐体でも特殊なフォントで表示されるようです。　国府津IC　山中湖IC　須走料金所
・姫路バイパス姫路JCTの筐体では特殊なフォントで表示されるようです。　https://maps.app.goo.gl/NDjudw8NyX5iNf9N7
・北海道支社大沼IC、森ICでは特殊なフォントで表示されます。　大沼IC料金所情報板　大沼IC入口情報板　森IC出口情報板写真　森IC出口情報板
・函館江差自動車道では特殊なフォントで表示されます。Noto Sansフォントを使用している可能性があります。　https://x.com/koma1073099813/status/1753101373753962949　フォントの紹介ページ
・北見道路でも特殊なフォントで表示されます。　https://x.com/rk113/status/1418461738962276354
・NEXCO東日本東北支社東北中央自動車道では特殊なフォントで表示しているようです。　https://x.com/ziyuzin_1H33/status/1500403555140014083　https://maps.app.goo.gl/ovSHzkmDLJ2Gv4NGA　https://maps.app.goo.gl/LrB44RsAuGr3rRVV8

・尾道JCTでは国土交通省仕様のフォントで表示される筐体があります。　https://x.com/rk113/status/1181567711161151488
・舟形IC入口では国土交通省仕様のフォントで表示される筐体があります。　https://x.com/signalMiyagi/status/1954532497800548723　https://maps.app.goo.gl/G9gJ83n6yT5ieSQy9

格子状に並んでいない表示板関連

・神戸淡路鳴門自動車道津名一宮ICでは格子状に並んでいない表示板が設置されているようです。　https://x.com/hrzk16/status/1642448824533913601　https://x.com/hrzk16/status/1700833297524568214
・蒲生スマートIC出口、夢前スマートIC出口では格子状に並んでいない表示板が設置されています。　蒲生スマートIC出口写真　夢前スマートIC出口ストリートビュー　夢前スマートIC出口写真
・長柄橋では格子状に並んでいない表示板が設置されています。　https://x.com/rk113/status/1687804951207292928　https://x.com/rk113/status/1437032362785660930
・天満橋では格子状に並んでいない表示板が設置されています。　https://x.com/rk113/status/2015017146951348262　
・豊里大橋では格子状に並んでいない表示板が設置されています。　https://x.com/rk113/status/2015015679142109352
・新淀川大橋では格子状に並んでいない表示板が設置されています。　写真　ストリートビュー
・十三バイパスでは格子状に並んでいない表示板が設置されています。　https://x.com/rk113/status/1771709934750634455　https://x.com/rk113/status/1710604376556138580
・扇町アンダーパスでは格子状に並んでいない表示板が設置されています。　https://x.com/rk113/status/2004738041894879551
・臨港線新潟みなとトンネル付近では格子状に並んでいない表示板が設置されています。　https://maps.app.goo.gl/AensAHgnjGq5cxr57
・一般道の道路沿いでは「走行注意」等の文字を表示する格子状に並んでいない表示板が設置されています。　写真　写真　ストリートビュー

このシミュレーターについて

関東付近 会社、支社、管理事務所の概略図

変更履歴

作業協力

素材集(パーツ集)

NEXCO東日本 北海道支社 3色

NEXCO東日本 東北支社 一関より南 3色

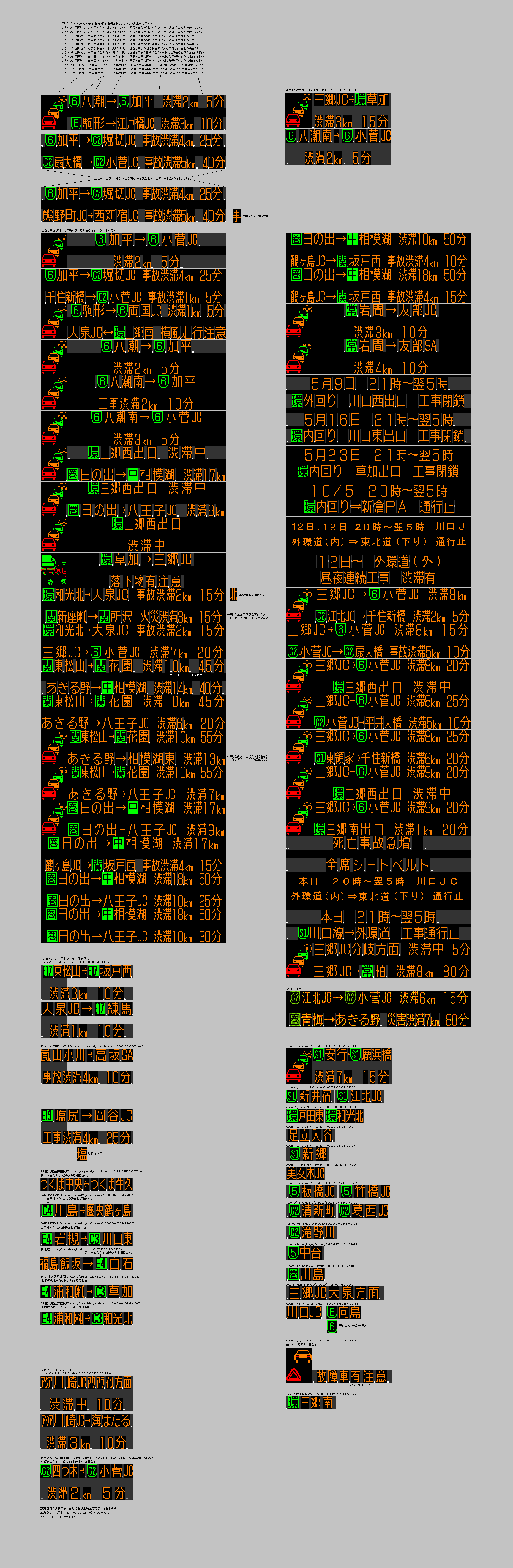

NEXCO東日本 関東支社 3色

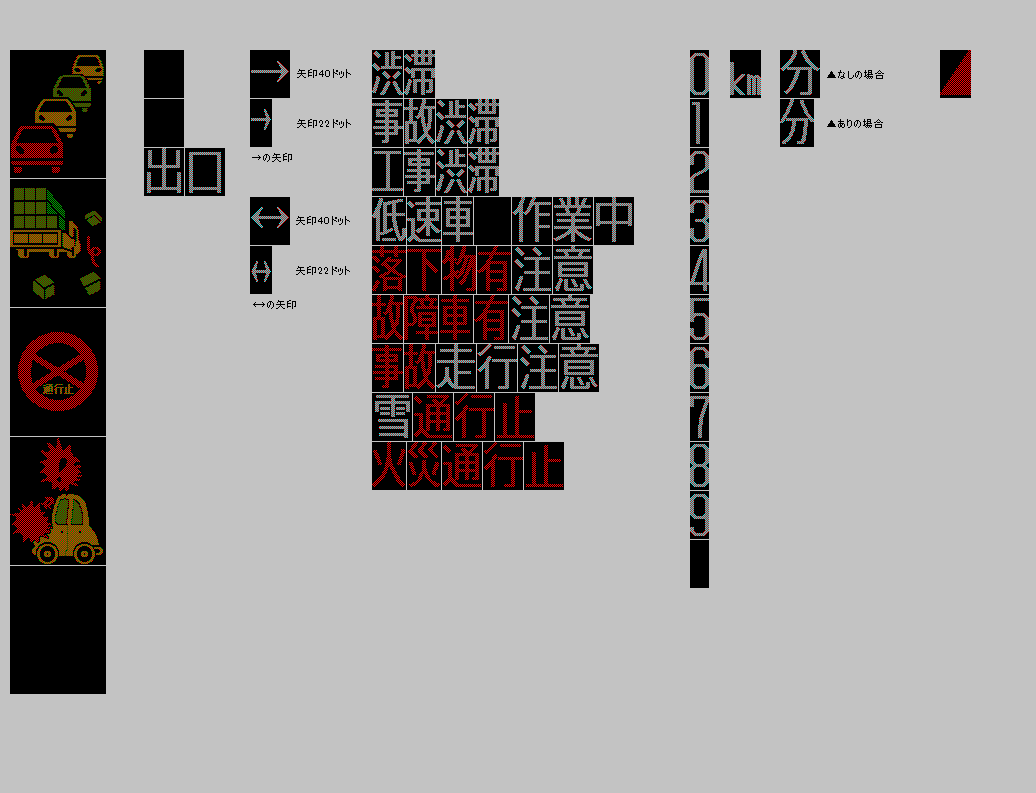

NEXCO東日本 関東支社 フルカラー横太り(外環道)

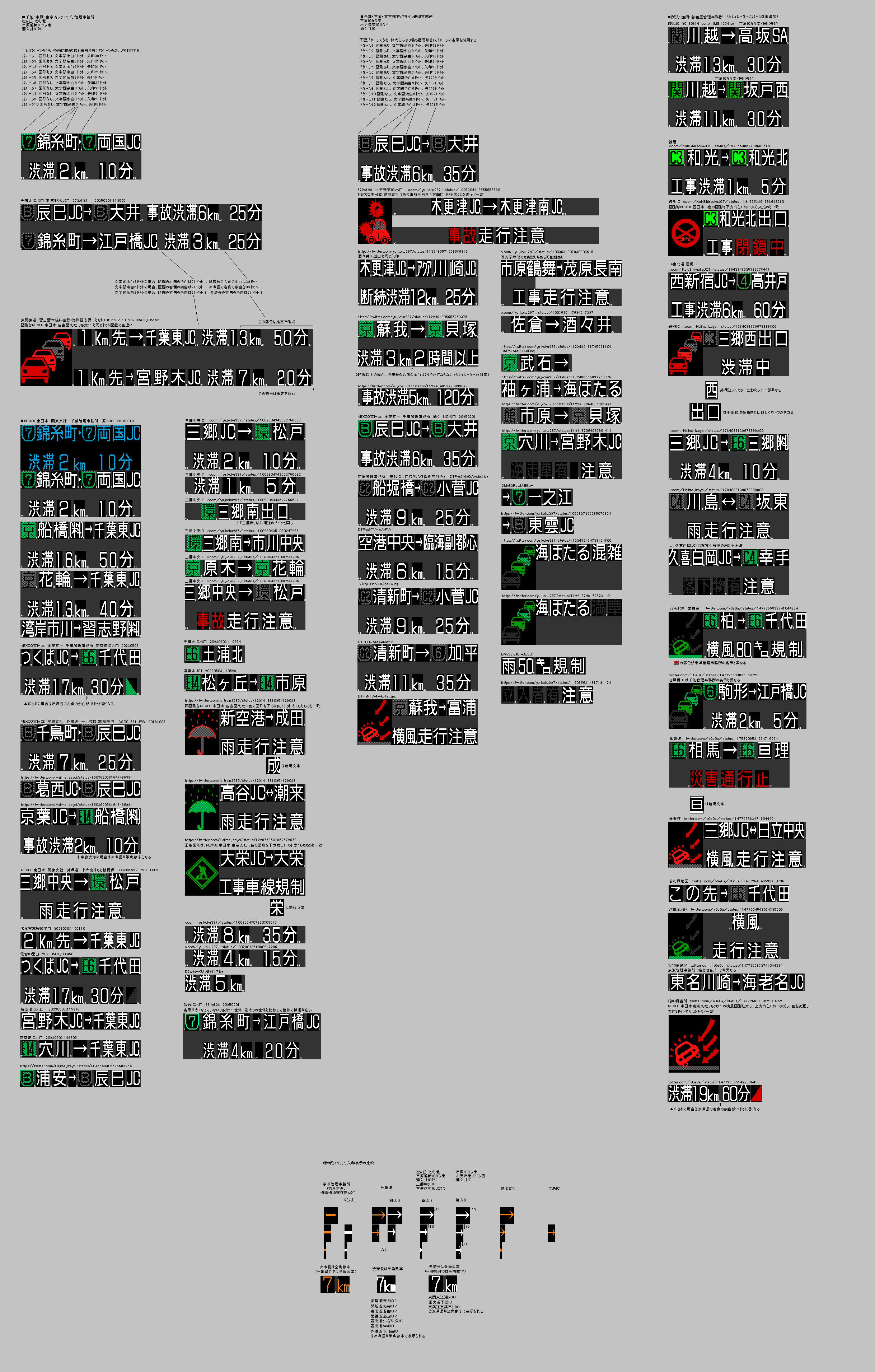

NEXCO東日本 関東支社 フルカラー縦太り

NEXCO東日本 関東支社 京浜管理事務所 3色

NEXCO中日本 東京支社 3色

NEXCO中日本 元八王子支社 3色

NEXCO中日本 東京支社 フルカラー

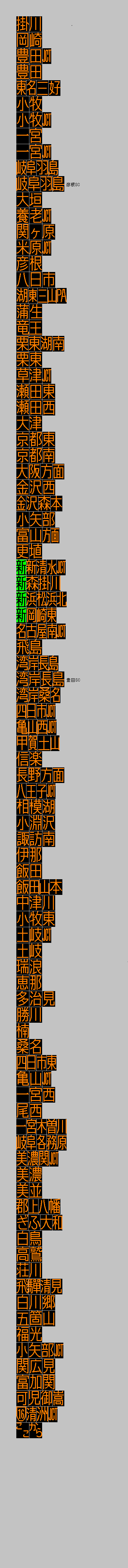

NEXCO中日本 名古屋支社 3色

NEXCO中日本 名古屋支社 フルカラー

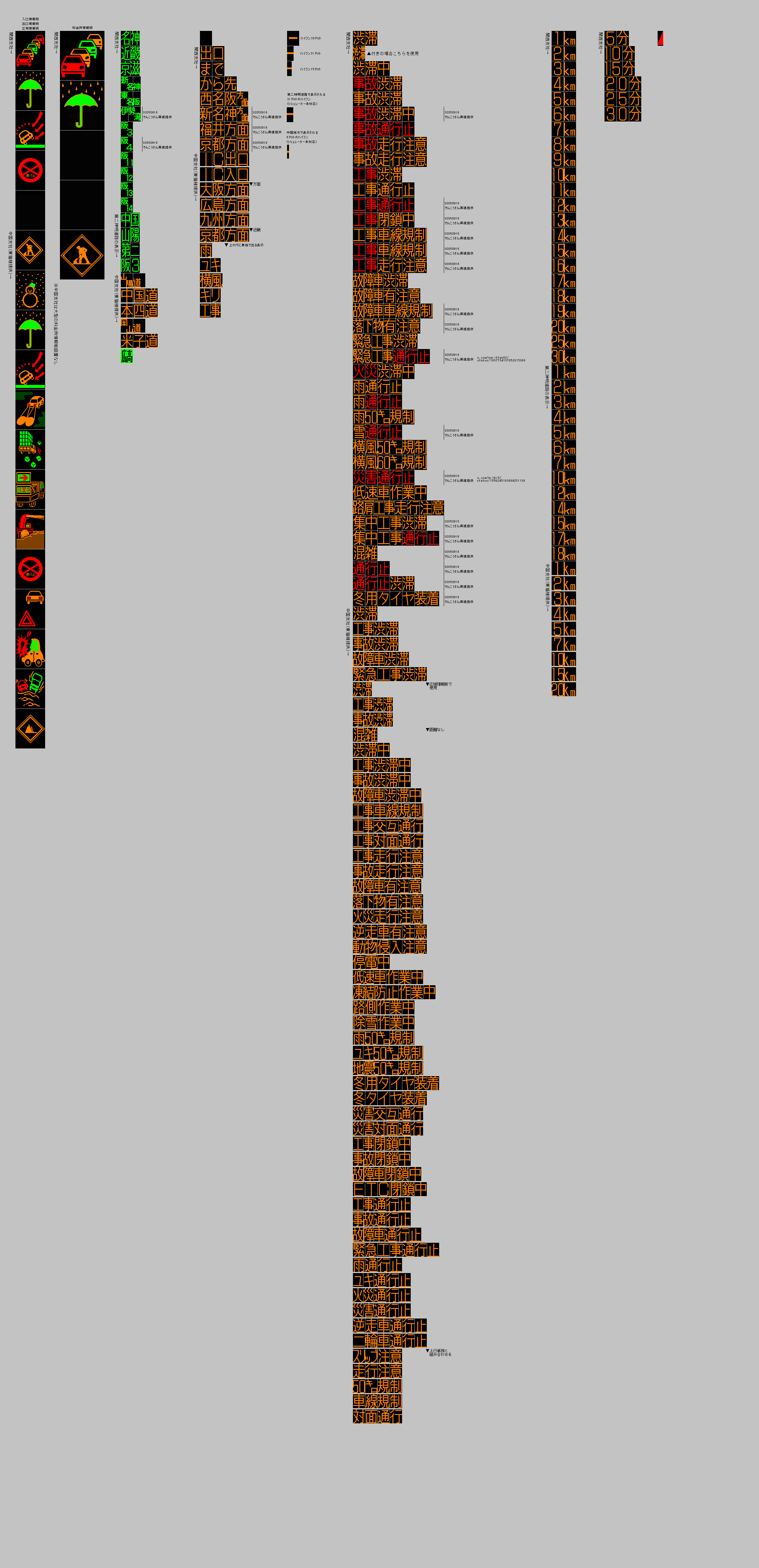

NEXCO西日本 3色

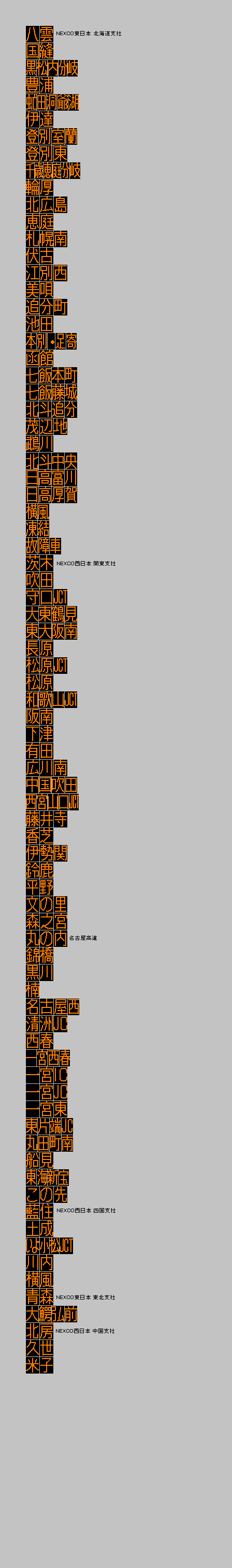

NEXCO 料金所C2型

名古屋高速 3色

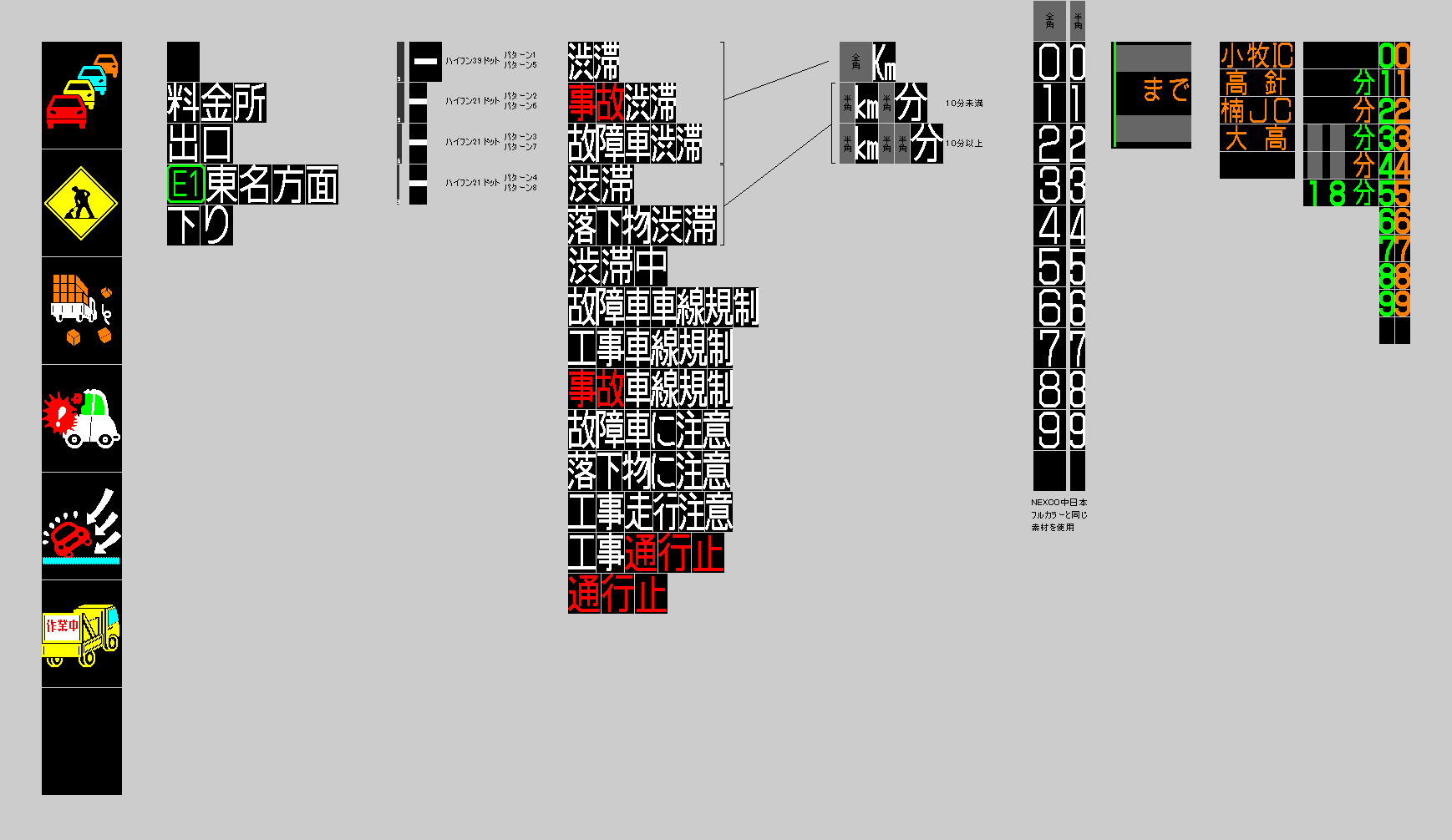

名古屋高速 フルカラー

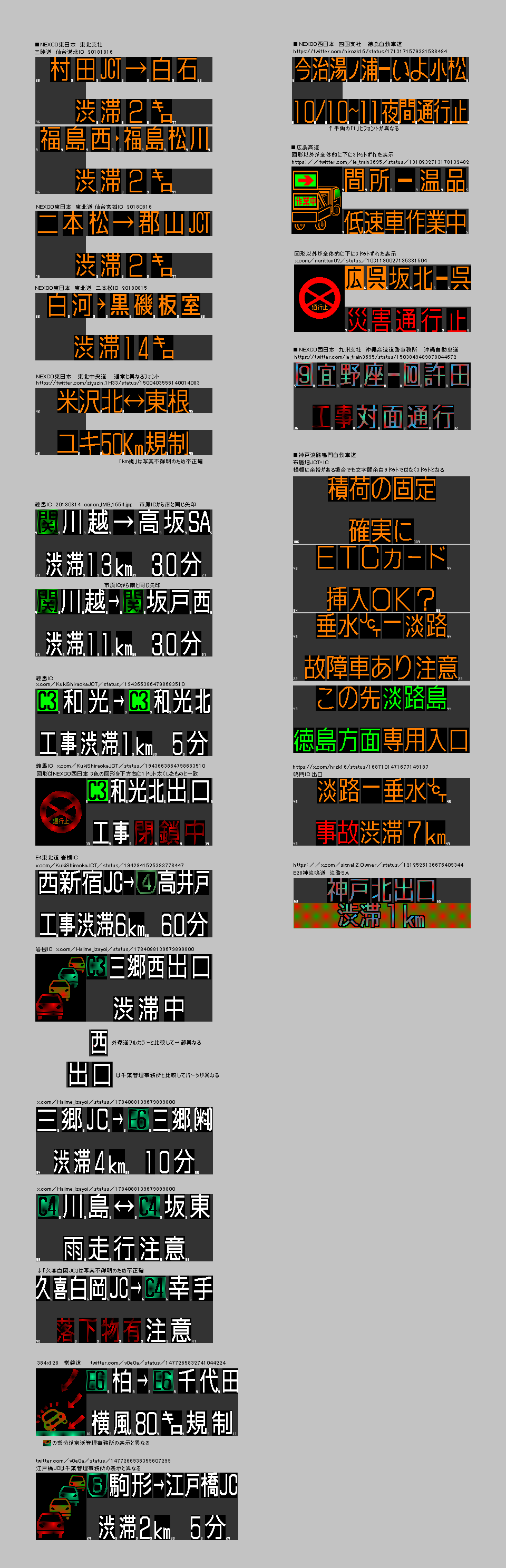

その他の表示
